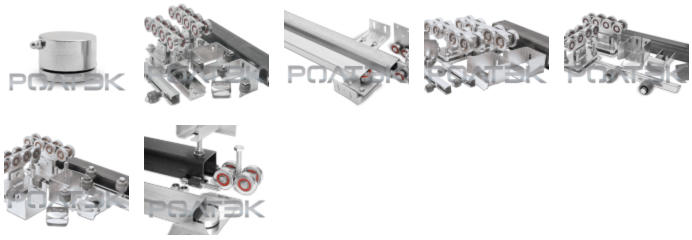

Комплект МАКС для откатных (сдвижных) самонесущих ворот

МАКС система РОЛТЭК — предназначена для производства тяжелых промышленных откатных ворот весом до 2х тонн. Максимальная ширина перекрываемого воротами с заполнением проема 12 метров.

вес створки ворот

до 2000 кг

ширина перекрываемого проёма

до 12 м (для ворот со сплошным заполнением)

Код 008 Опора МАКС

Изобретение РОЛТЭК 2010 года.
Защищена патентом на полезную модель
.

Профессиональная 8-роликовая опора с цельной плитой, обеспечивающей высокую прочность. Конструкция опор обеспечивает их саморегулируемость и постоянный одновременный контакт с направляющей не менее 6 роликов.

Опора МАКС (код 008) используется в системах с направляющей МАКС (код 014).

Опора МАКС - высокотехнологичное изделие, разработана выдерживать значительно большие нагрузки, чем требуется для перемещения створки ворот весом 2 тонны. Срок службы откатных ворот с использованием системы МАКС значительно увеличен.

Роликовые опоры в конструкции откатных самонесущих ворот воспринимают нагрузки от створки ворот и передают их на фундамент, обеспечивают перемещение створки в направлениях, предусмотренных конструкцией ворот.

В опорах используются усиленные подшипники 6306.2RS (ГОСТ 8882-75) со специальной негигроскопичной (не впитывающей влагу) низкотемпературной смазкой (до -60°), которые изготавливаются по специальному заказу РОЛТЭК и имеют маркировку «РОЛТЭК -60°». Резиновое двустороннее уплотнение обеспечивает герметичность подшипников. Низкотемпературные подшипники при низких температурах снижают нагрузку на автоматический привод, что увеличивает срок службы привода, а также позволяет устанавливать привод с меньшим запасом по мощности. Стопорное кольцо на центральной оси оцинковано и защищено от коррозии. Все эти параметры увеличивают срок службы откатных ворот, работающих на комплектующих РОЛТЭК.

Рекомендуемая нагрузка на опору МАКС (код 008):
F1 max = 3400 кг
F2 max = 1500 кг

Данное изделие полностью готово к монтажу и не требует обслуживания весь срок эксплуатации.

При монтаже рекомендуется учитывать правила регулировки опор (см. рекомендации) и использовать для монтажа подставки регулировочные М20 МАКС (код 066).

Внимание! Во время выполнения сварочных работ при монтаже конструкции откатных (сдвижных) ворот необходимо исключить возможность протекания сварочного тока через подшипники опор.



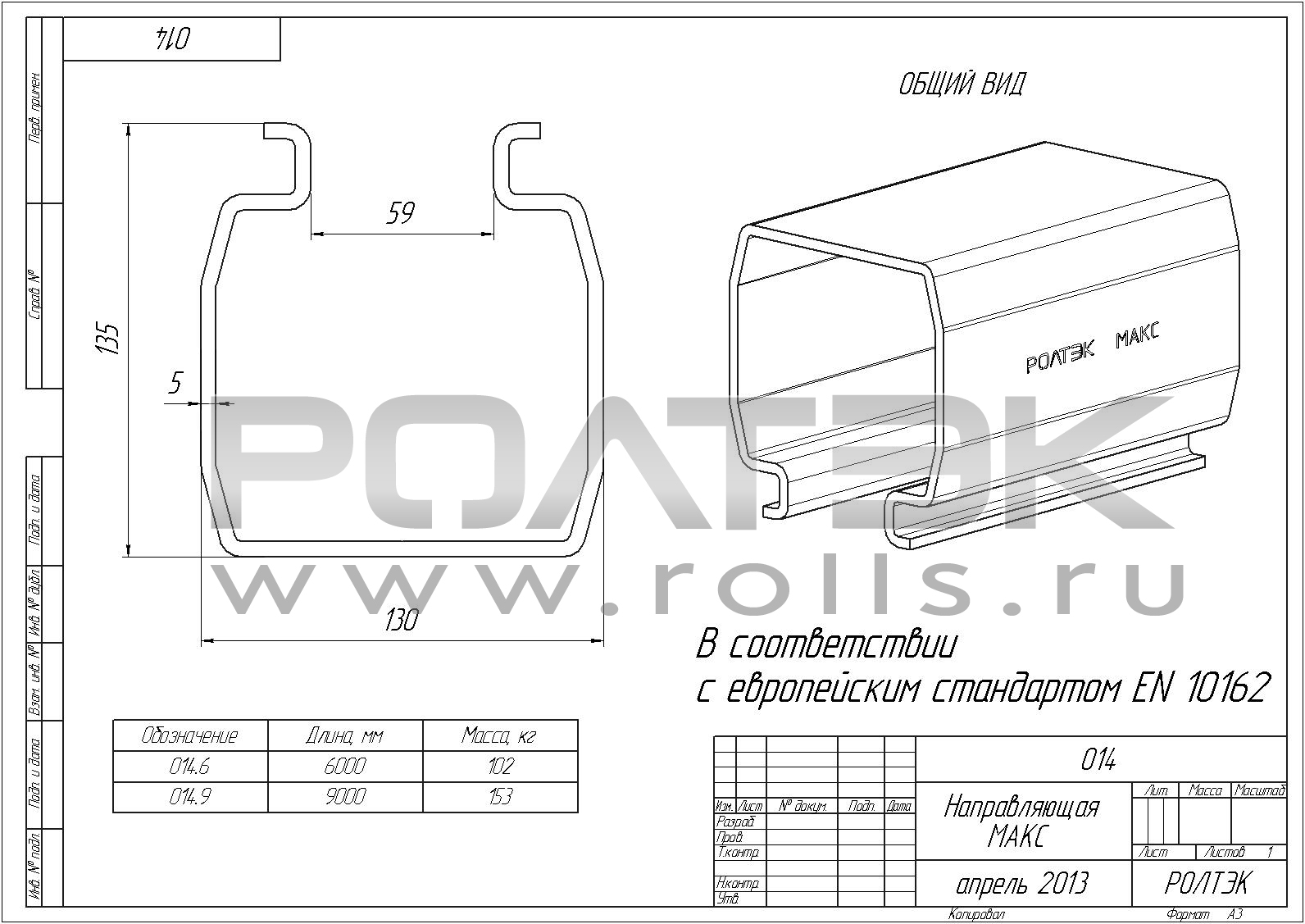

Код 014.6 / 014.9 Направляющая МАКС

Изобретение РОЛТЭК 2010 года.
Защищена патентом на полезную модель.

Направляющая является наиболее ответственным элементом в конструкции откатных (сдвижных) ворот. Она обеспечивает передачу усилий от створки ворот к фундаменту через опоры (код 008). При изготовлении откатных самонесущих ворот створку необходимо делать максимально жесткой, чтобы она выдерживала изгиб под собственным весом. Направляющая МАКС также предназначена для использования в конструкции подвесных ворот.

Направляющие МАКС (код 014) прокатываются из качественной высокопрочной стали S355 исключительно европейского производства. Выбранная РОЛТЭК марка стали применяется при высоких требованиях к прочности и свариваемости, где невозможно применение простой конструкционной стали: при производстве транспортных средств, подъемных механизмов, балок, стрел - в конструкциях, где требуется низкий собственный вес, большая грузоподъемность и жесткость.

Поверхность направляющей защищена антикоррозийной смазкой. Смазку внутренней поверхности направляющей при монтаже производить не требуется.

При прокатке направляющих используется высококачественное оборудование, благодаря которому гарантируется высокая точность всех направляющих:

прямолинейность (допустимый изгиб) направляющей не более 1,5 мм/м

закручивание направляющей не более 0,5°/м

остальные допуски на размеры выполняются в соответствии с европейским стандартом EN 10162.

Вес 1 м.п. = 16,9 кг

Направляющие МАКС поставляются следующих длин:

код

длина

вес

толщина стенки

014.6

6 м

101,4 кг

5 мм

014.9

9 м

152,1 кг

5 мм

Для правильной стыковки направляющих см. рекомендации.

Для правильного крепления направляющей к створке см. рекомендации.



Код 026 Ролик концевой съемный МАКС

Ролик концевой создает дополнительную опору, совместно с ловителем нижним МАКС (код 032) в закрытом/открытом состоянии ворот, тем самым, снижая напряжение в области касания направляющей МАКС (код 014) с опорой МАКС (код 008) в статическом состоянии ворот.

Конструкция ролика концевого МАКС обеспечивает абсолютную надежность крепления к направляющей при помощи сквозного болтового соединения.

Преимущество съемного ролика заключается в простоте сборки и обслуживания ворот. При настройке створки ворот концевой ролик должен полностью заходить в ловитель нижний. Створка ворот при этом должна приподниматься на 5-10 мм - это обязательное условие (см. рекомендации).

Внимание! Ввиду большой массы ворот с использованием системы МАКС рекомендуется использовать при проектировании и монтаже ворот 2 концевых ролика в сочетании с ловителями нижними с двух сторон ворот. Для тяжелых откатных ворот не рекомендуется использовать заглушки, не оснащенные роликом и ловителем нижним.

Внимание! Во время выполнении сварочных работ при монтаже конструкции откатных (сдвижных) ворот необходимо исключить возможность протекания сварочного тока через ролик концевой.

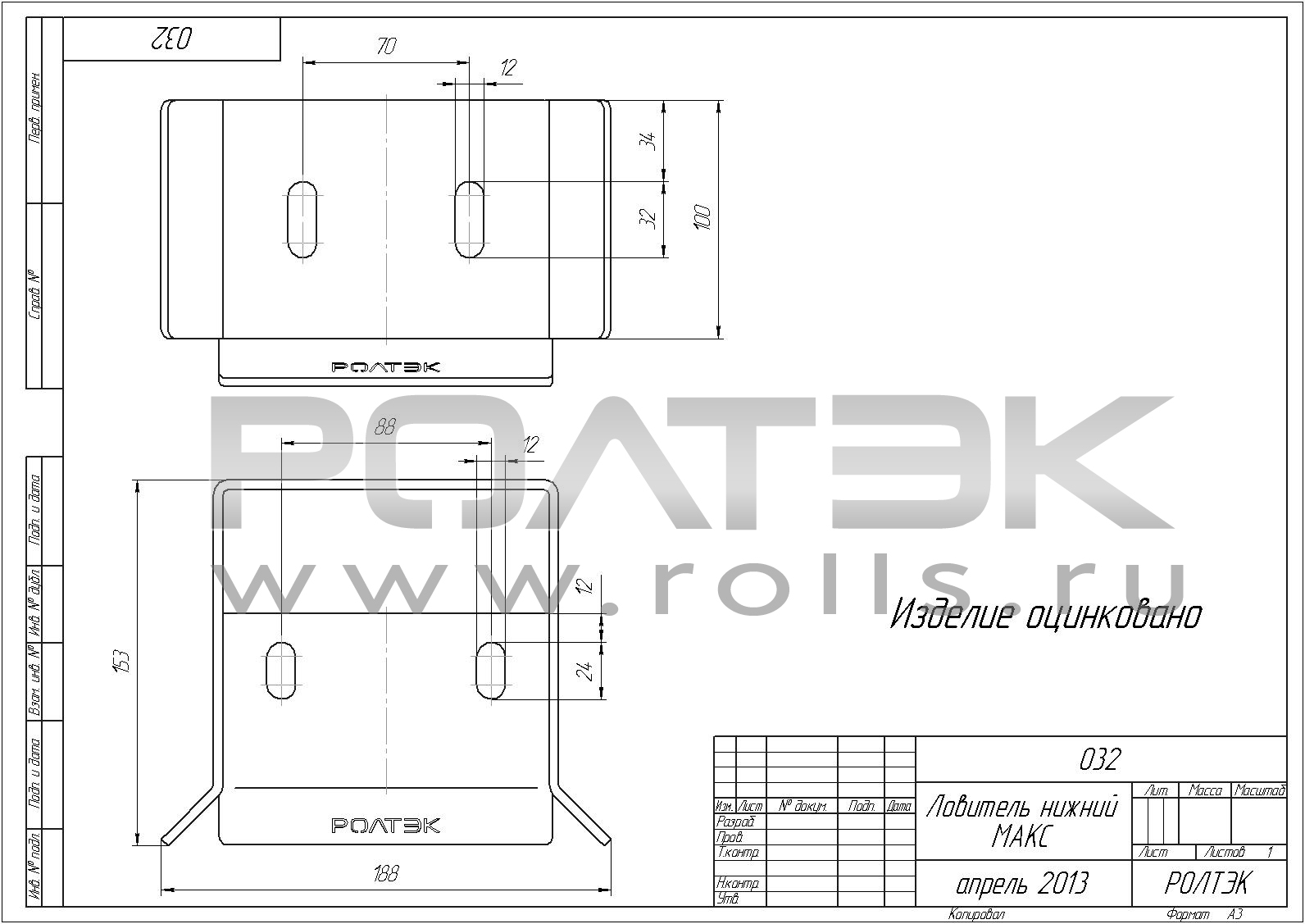

Код 032 Ловитель нижний МАКС

Ловитель нижний воспринимает нагрузку от ролика концевого МАКС (код 026) в закрытом/открытом состоянии ворот. Кроме того, конструкция ловителя позволяет закрывать ворота при некоторых отклонениях створки от рабочей траектории движения. Ловитель закрепляется к капитальной стеновой конструкции, либо на опорной стойке со своим фундаментом. В нижней площадке ловителя нижнего предусмотрены дополнительные пазы для крепления, а также для вертикальной и горизонтальной регулировки.

Рекомендации по настройке: см. рекомендации.

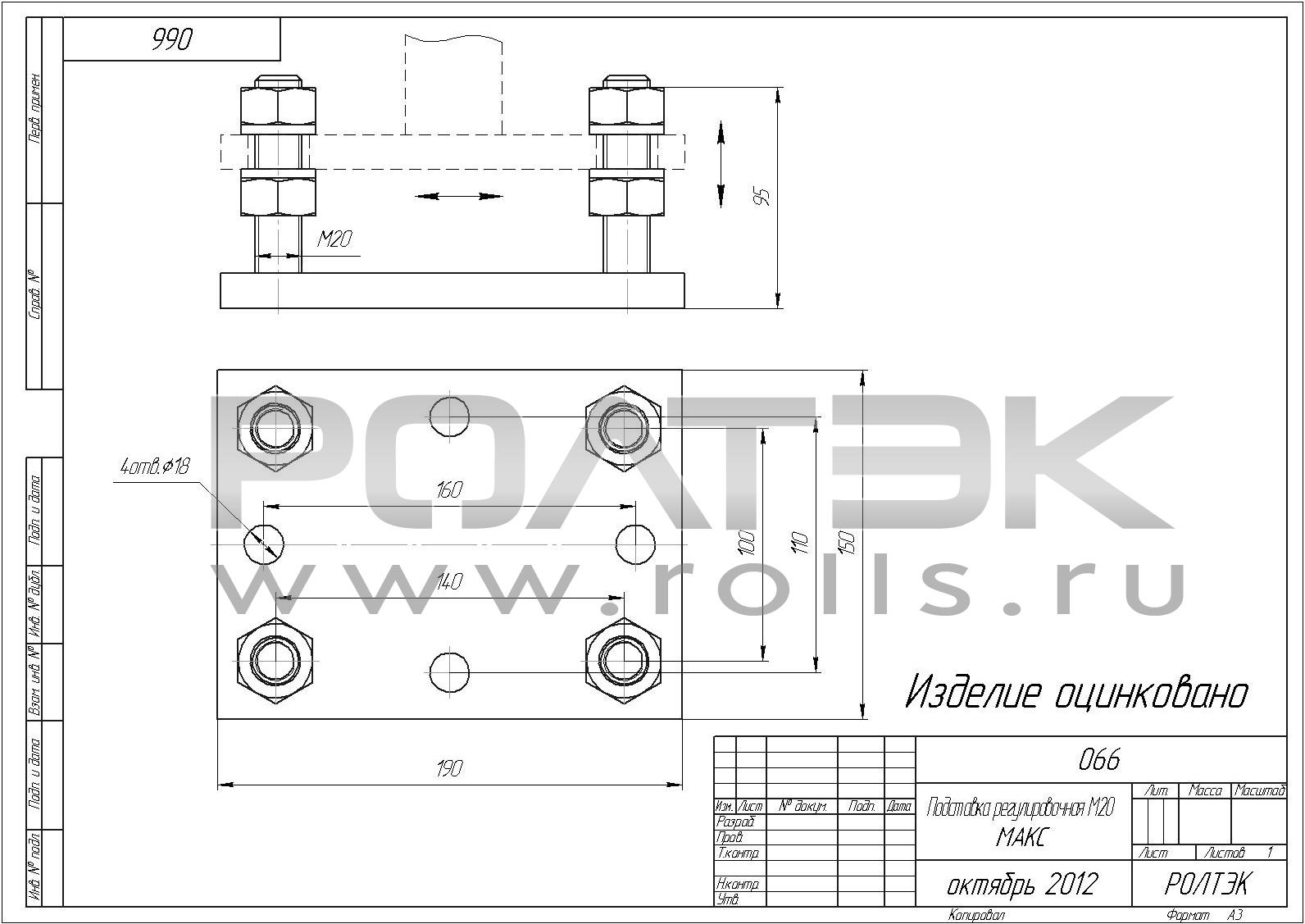

Код 066 Подставка регулировочная М20 МАКС

Изобретение РОЛТЭК 2000 года.

Подставки регулировочные М20 МАКС (код 066) используется совместно с опорами МАКС (код 008). В конструкции откатных (сдвижных) ворот подставки применяются для выполнения следующих функций:

  1. Облегчение монтажа ворот. (см. рекомендации)
  2. Обеспечение регулировки положения опор в процессе эксплуатации ворот.
  3. Продление срока службы опор.



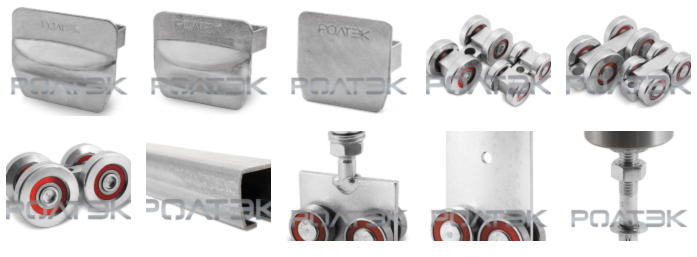

Комплект МИКРО для откатных (сдвижных) самонесущих ворот

МИКРО система – новая система РОЛТЭК для производства лёгких откатных ворот весом до 350 кг, с шириной проёма до 4 м. Специально подобранные длины направляющих МИКРО обеспечивают значительную экономию.

вес створки ворот

до 350 кг

ширина перекрываемого проёма

до 4 м

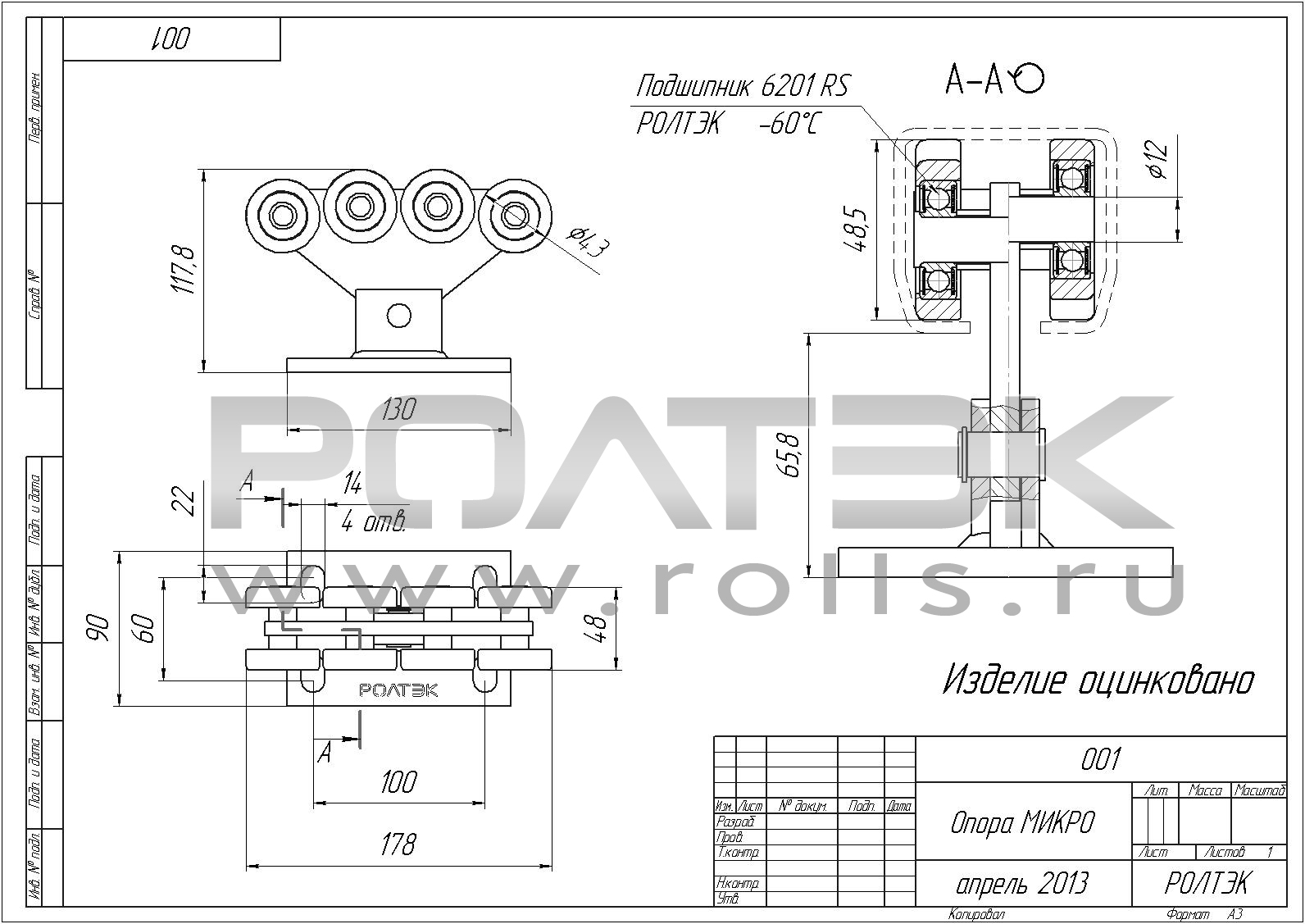

Код 001 Опора МИКРО

Профессиональная 8-роликовая опора с цельной плитой, обеспечивающей высокую прочность. Конструкция опор обеспечивает их саморегулируемость и постоянный одновременный контакт с направляющей не менее 6 роликов.

Опора МИКРО используется в системах с направляющей МИКРО (код 010).

Опоры в конструкции откатных самонесущих ворот воспринимают нагрузки от створки ворот и передают их на фундамент. Совместно с направляющей обеспечивают перемещение створки.

В опорах используются усиленные подшипники 6201.2RS (ГОСТ 8882-75) со специальной негигроскопичной (не впитывающей влагу) низкотемпературной смазкой (до -60°), которые изготавливаются по специальному заказу РОЛТЭК и имеют маркировку «РОЛТЭК -60°». Резиновое двустороннее уплотнение обеспечивает герметичность подшипников. Низкотемпературные подшипники при низких температурах снижают нагрузку на автоматический привод, что увеличивает срок службы привода, а также позволяет устанавливать привод с меньшим запасом по мощности.

Стопорное кольцо на центральной оси оцинковано и защищено от коррозии.

Все эти параметры увеличивают срок службы откатных ворот, работающих на комплектующих РОЛТЭК.

Рекомендуемая нагрузка на опору МИКРО:

F1 maх = 650 кг

F2 max = 300 кг

Данное изделие полностью готово к монтажу и не требует обслуживания весь срок эксплуатации.

При монтаже рекомендуется учитывать правила регулировки опор (см. рекомендации) и использовать для монтажа подставку регулировочную М12 МИКРО (код 061).

Внимание! Во время выполнения сварочных работ при монтаже конструкции откатных (сдвижных) ворот необходимо исключить возможность протекания сварочного тока через подшипники опор.

Внимание! В конструкциях откатных ворот с применением 5-роликовых опор (тем более с использованием перекашивающего болта) нагрузка на автоматический привод резко возрастает за счет неизбежного перекоса опор.



Код 002 Опора с боковым креплением МИКРО

Уникальные запатентованные опоры с боковым креплением МИКРО устанавливаются непосредственно на столбы, что значительно снижает стоимость монтажных работ.

Основная часть расходов при классическом способе монтажа откатных ворот связана с производством земельно-бетонных работ. Применение опор с боковым креплением МИКРО позволяет минимизировать бетонные работы, а в некоторых случаях исключить.

Это самый быстрый, качественный и экономически выгодный способ установки лёгких откатных ворот для стандартных проёмов 2 - 4 м шириной! Этот способ монтажа дает возможность устанавливать откатные ворота в зимний период, когда трудно проводить бетонные работы.

Опора с боковым креплением МИКРО используется в системах с направляющей МИКРО (код 010).

Опора устанавливается с помощью 14 самосверлящих шурупов 6,3х19 мм отличного качества, которые поставляются в комплекте. Установка опор производится на столбы с сечением от 80 х 80 мм и более, с толщиной металла от 3 мм.

Опоры идеально подходят для установки ворот с шириной проёма от 2000 до 4000 мм. Максимальный рекомендуемый вес створки ворот, которая может быть установлена на опорах с боковым креплением МИКРО - 160 кг. Для проема 4000 мм должны быть соблюдены максимальные нагрузки на опору с боковым креплением МИКРО:

F1 max = 550 кг

F2 max = 250 кг

Установка створки откатных ворот МИКРО (код RL0G5P) на опорах с боковым креплением МИКРО даёт неоспоримые преимущества:

это быстро, т.к. и то и другое изделие – складские позиции;

это экономично, т.к. створка откатных ворот МИКРО имеет очень выгодную цену;

это экономично, т.к. при монтаже минимизируются затраты на земельно-бетонные работы;

это гарантия качества, т.к. это РОЛТЭК!

Регулировка положения створки проста и удобна, и производится путем вращения эксцентрикового болта на опорах, после чего необходимо затянуть настроенный болт гайкой. Диапазон совместной регулировки двух опор достигает 55 мм для проёма 4 м.

Опоры в конструкции откатных самонесущих ворот воспринимают нагрузки от створки ворот и передают их на столб. Совместно с направляющей обеспечивают перемещение створки.

В опоре 8 роликов и цельная плита. Конструкция опор обеспечивает их саморегулируемость и постоянный одновременный контакт с направляющей не менее 6 роликов.

В опорах используются усиленные подшипники 6201.2RS (ГОСТ 8882-75) со специальной негигроскопичной (не впитывающей влагу) низкотемпературной смазкой (до -60°), которые изготавливаются по специальному заказу РОЛТЭК и имеют маркировку «РОЛТЭК -60°».

Резиновое двустороннее уплотнение обеспечивает герметичность подшипников. Низкотемпературные подшипники при низких температурах снижают нагрузку на автоматический привод, что увеличивает срок службы привода, а также позволяет устанавливать привод с меньшим запасом по мощности.

Все эти параметры увеличивают срок службы откатных ворот, работающих на комплектующих РОЛТЭК.

Данное изделие полностью готово к монтажу и не требует обслуживания весь срок эксплуатации.

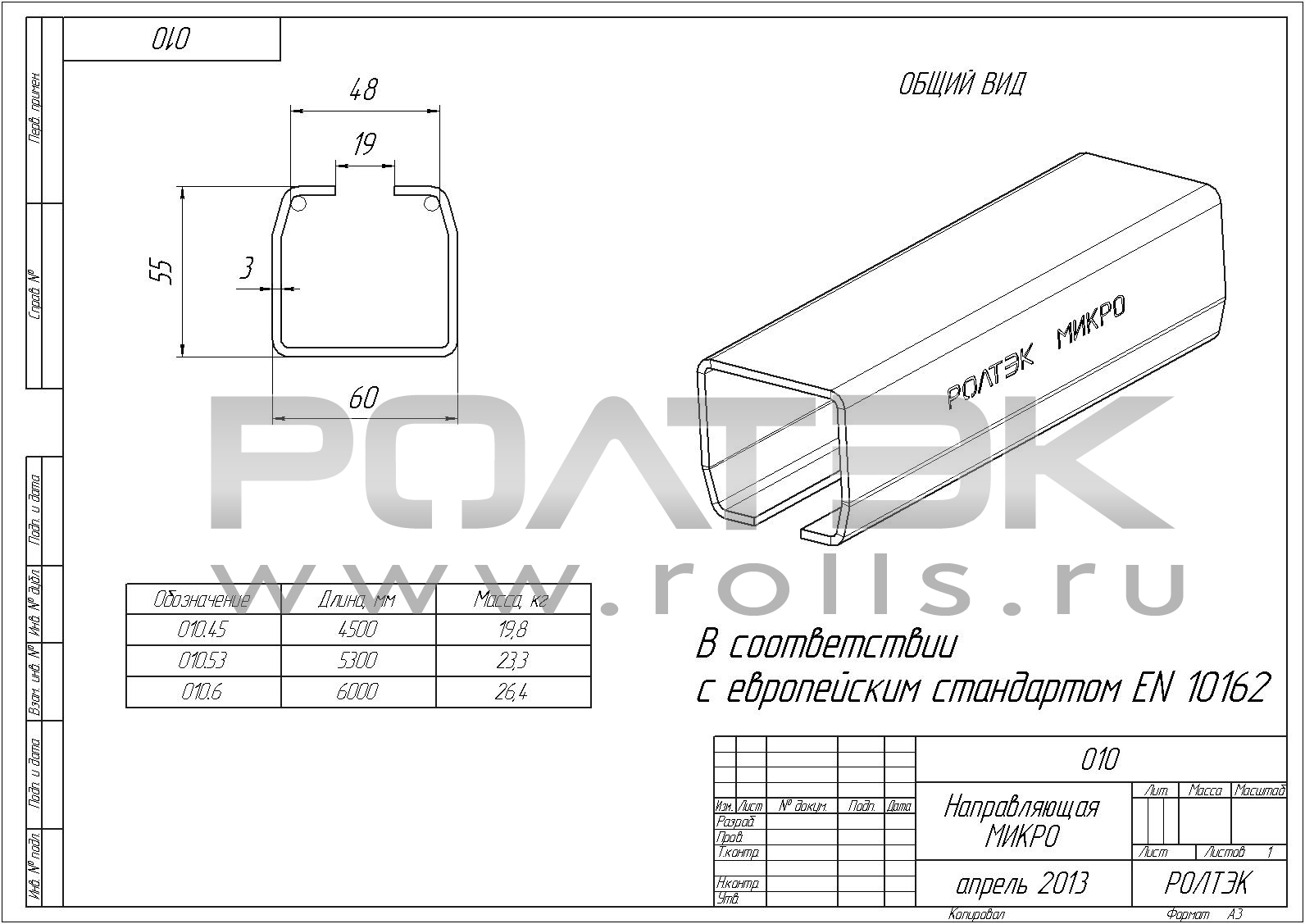

Код 010.45 / 010.53 / 010.6 Направляющая МИКРО

Направляющая является наиболее ответственным элементом в конструкции откатных (сдвижных) и подвесных ворот. Она обеспечивает передачу усилий от створки ворот к фундаменту через опоры МИКРО (код 001). При изготовлении откатных самонесущих ворот створку необходимо делать максимально жесткой, чтобы она выдерживала изгиб под собственным весом (см. рекомендации).

Длины направляющих подобраны специально под стандартные размеры ворот:

Код

Ширина проёма

Длина направляющей

Вес

Толщина стенки

010.45

до 3 м

4,5 м

19,8 кг

3 мм

010.53

до 3,5 м

5,3 м

23,3 кг

3 мм

010.6

до 4 м

6 м

26,4 кг

3 мм

Специальные длины исключают необходимость подрезать направляющую в размер ворот и переплачивать, что обеспечивает значительную экономию. РОЛТЭК – единственный производитель комплектующих для ворот, поставляющий направляющие специальных длин.

Направляющие МИКРО прокатываются из качественной высокопрочной стали. Выбранная РОЛТЭК марка стали применяется при высоких требованиях к прочности и свариваемости, где невозможно применение простой конструкционной стали.

При прокатке направляющих используется высококачественное оборудование, благодаря которому гарантируется высокая точность всех направляющих:

  • прямолинейность (допустимый изгиб) направляющей не более 1,5 мм/м
  • закручивание направляющей не более 0,5°/м
  • остальные допуски на размеры выполняются в соответствии с европейским стандартом EN 10162

Вес 1 м.п. = 4,4 кг

Поверхность направляющей защищена антикоррозийной смазкой. Смазку внутренней поверхности направляющей при монтаже производить не требуется.

Для правильной стыковки направляющих см. рекомендации.

Для правильного крепления направляющей к створке ворот см. рекомендации.

При изготовлении двустворчатых откатных ворот при расчетах необходимо уменьшать допустимые силы F1 и F2 в 1,5 раза.

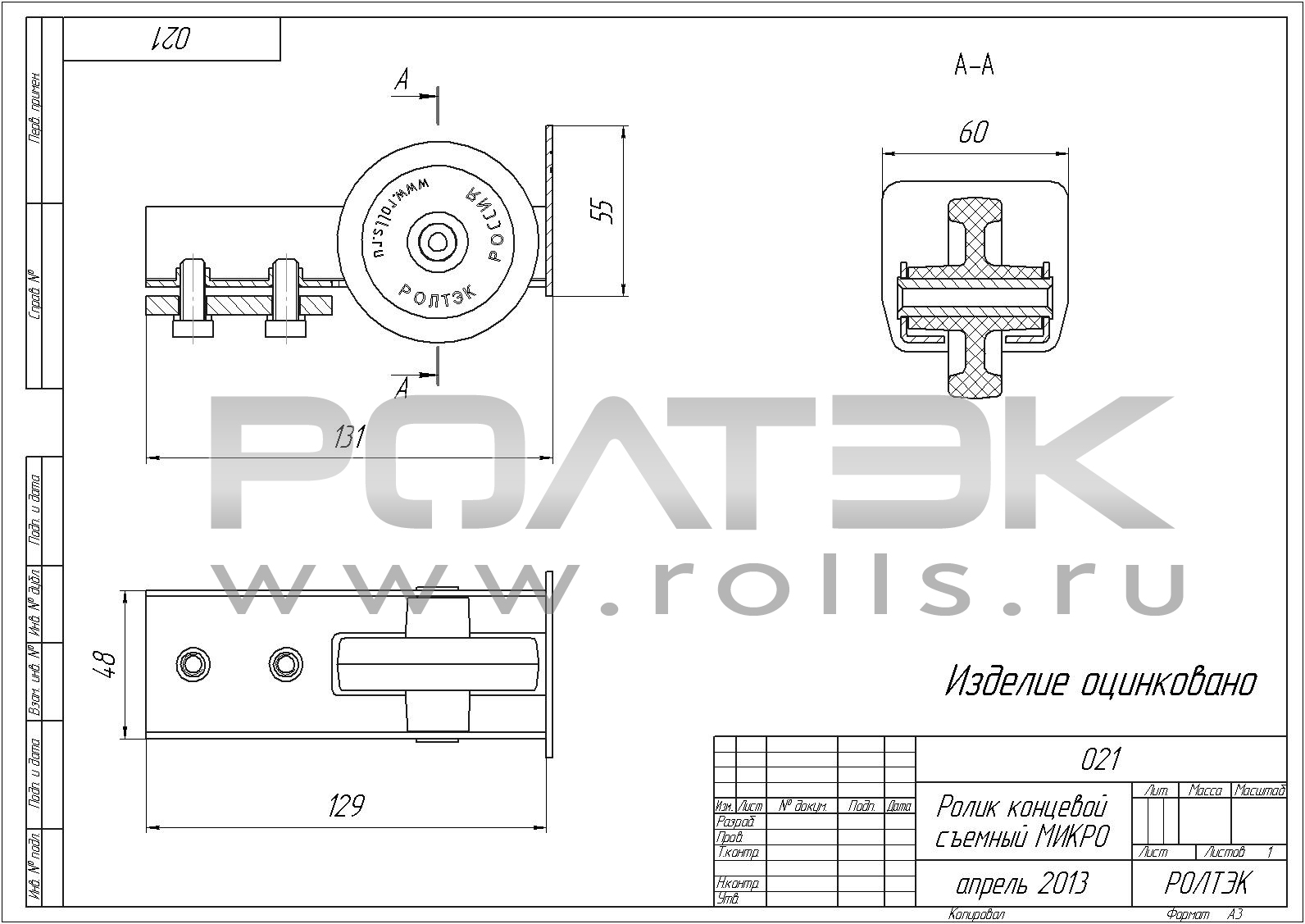

Код 021 Ролик концевой съемный МИКРО

Ролик концевой создает дополнительную опору, совместно с ловителем нижним МИКРО (код 029), в закрытом/открытом состоянии откатных (сдвижных) ворот, тем самым, снижая напряжение в области касания направляющей МИКРО (код 010) с опорой МИКРО (код 001) в статическом состоянии ворот. Преимущество съемного ролика заключается в простоте его установки и возможности обслуживания откатных (сдвижных) ворот. В конструкции предусмотрен высокопрочный нейлоновый армированный ролик, не требующий обслуживания.

При настройке створки ворот ролик концевой должен полностью заходить в ловитель нижний МИКРО (код 029). Створка ворот при этом должна приподниматься на 5-10 мм - это обязательное условие (см. рекомендации).

Внимание! Во время выполнении сварочных работ при монтаже конструкции откатных (сдвижных) ворот необходимо исключить возможность протекания сварочного тока через ролик концевой.

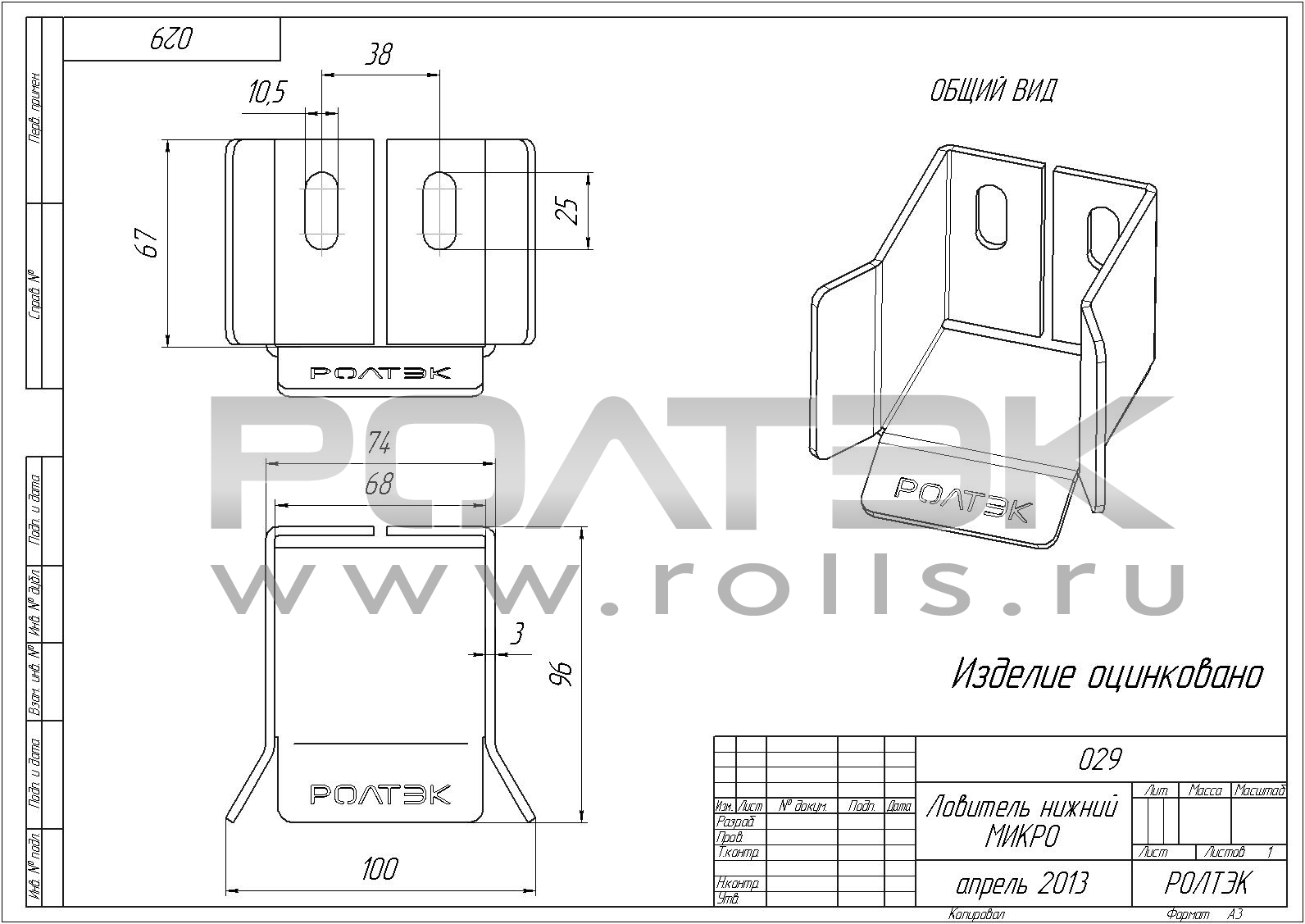

Код 029 Ловитель нижний МИКРО

Изобретение РОЛТЭК 2013 года.

Защищен патентом на полезную модель.

Ловитель нижний МИКРО воспринимает нагрузку от ролика концевого съемного МИКРО (код 021) в закрытом состоянии ворот. Перераспределяя вес ворот между двумя опорами МИКРО (код 001) и ловителем, ловитель совместно с роликом концевым увеличивает срок службы опор и, тем самым, ворот в целом. Ловитель служит дополнительной опорой, минимизируя силы, действующие на опоры, в закрытом состоянии откатных ворот.

См. рекомендации.

Ловитель крепится к капитальной стеновой конструкции, либо на опорной стойке со своим фундаментом. Для крепления ловителя к боковым поверхностям рекомендуется использовать прочный кронштейн ловителя усиленный (код 058), который обеспечивает также возможность регулировки ловителя по горизонтали за счет предусмотренных пазов.

При монтаже ловитель необходимо размещать таким образом, чтобы ролик концевой закатывался в него, приподнимая створку откатных ворот. Только в этом случае пара ловитель-ролик концевой будет создавать дополнительную опору. Если же ролик концевой, заходя в ловитель, не касается его нижней площадки, то монтаж произведен не верно, и створка ворот будет висеть, ударяясь о боковые стенки ловителя.

Внимание! Если под воздействием боковых нагрузок (ветровых, например) створка ударяется о боковые стенки ловителя, создавая грохот, то монтаж ворот произведен не правильно, необходимо произвести регулировку опор с помощью подставок регулировочных М12 МИКРО (код 061) или переместить ловитель.

Рекомендации по настройке: см. рекомендации.

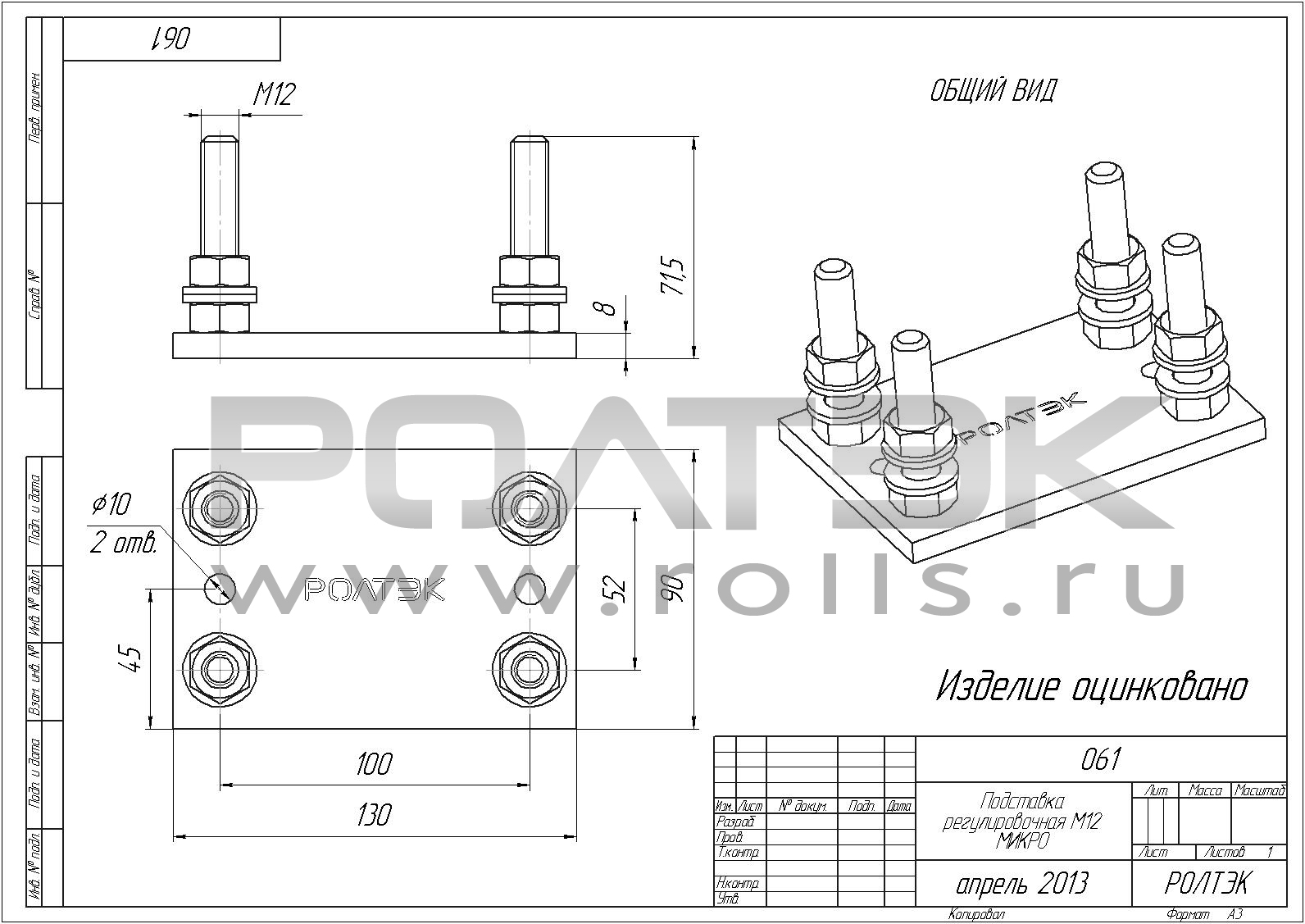

Код 061 Подставка регулировочная М12 МИКРО

Подставки регулировочные М12 МИКРО используются совместно с опорами МИКРО (код 001). В конструкции откатных (сдвижных) ворот подставки применяются для выполнения следующих функций:

  1. Облегчение монтажа ворот (см. рекомендации).
  2. Обеспечение регулировки положения опор в процессе эксплуатации ворот (см. рекомендации).
  3. Продление срока службы опор.

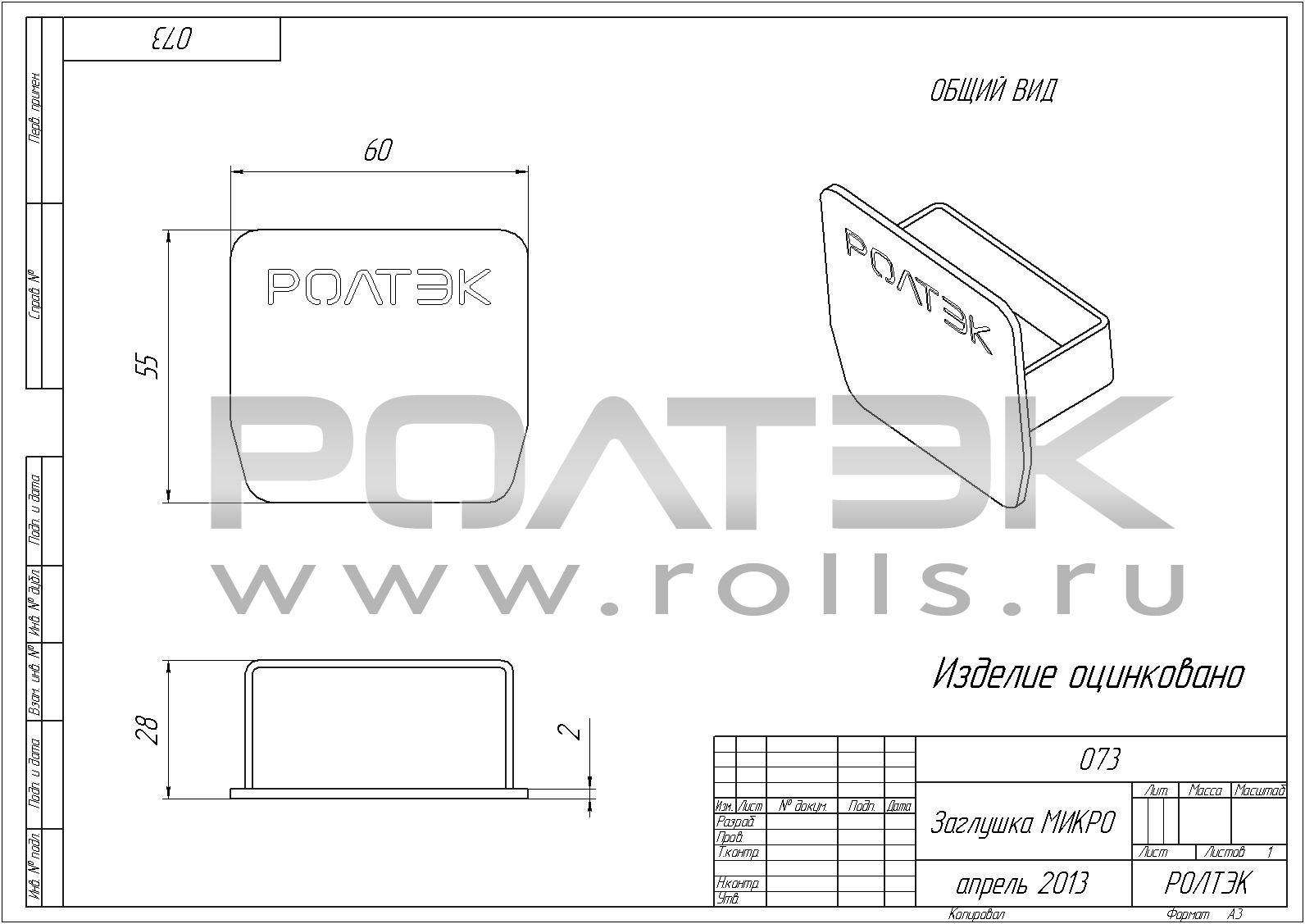

Код 073 Заглушка направляющей МИКРО

Заглушка предназначена для защиты торца направляющей (код 010) от попадания в направляющую снега, грязи, листвы и др. Заглушка выполнена съемной для упрощения обслуживания ворот. Заглушка производится из стали и оцинкована, что исключает ее деформацию при изменениях температуры, коррозию, выпадение из направляющей и увеличивает срок ее службы.

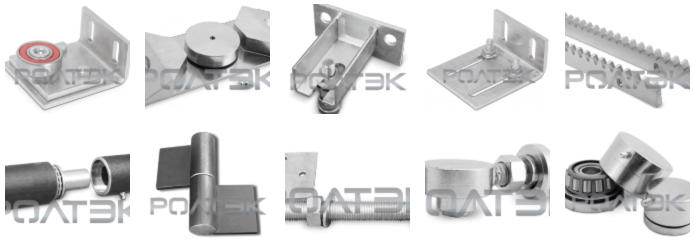

Дополнительные комплектующие для откатных (сдвижных) самонесущих ворот

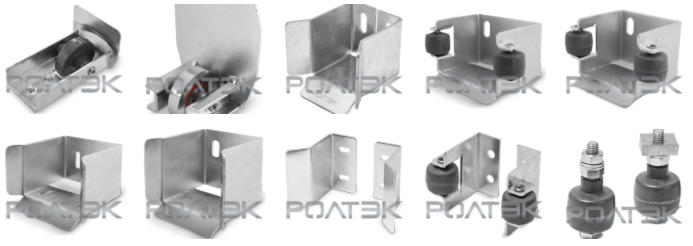

Код 034 Ловитель верхний составной

Изобретение РОЛТЭК 2000 года.

Ловитель верхний составной предназначен для удержания верхнего края створки ворот в закрытом состоянии. Подходит при любой толщине створки. Для регулировки положения предусмотрены пазы, ловитель не требуется сверлить при монтаже.

Для крепления ловителя к боковым поверхностям рекомендуется использовать прочный кронштейн ловителя усиленный (код 058), который обеспечивает также возможность регулировки ловителя по горизонтали за счет предусмотренных пазов.

Другие ловители верхние:

Изделие применяется в системах: МИКРО, ЭКО, ЕВРО, МАКС.



Код 037 Ловитель верхний роликовый

Изобретение РОЛТЭК 2005 года.

Ловитель верхний роликовый предназначен для удержания верхнего края ворот в закрытом состоянии. В конструкции ловителя предусмотрены ролики резиновые с внутренней нейлоновой втулкой скольжения, исключающие повреждение декоративного покрытия ворот. В закрытом состоянии снижается уровень шума за счет поглощения вибраций створки ворот.

Если требуется регулировка ловителя верхнего по ширине, рекомендуем применять ловитель верхний составной роликовый (код 038).

При изготовлении откатных двустворчатых ворот ловитель верхний роликовый можно использовать для совмещения и удержания встречно двигающихся ворот.

Другие ловители верхние:

Изделие применяется в системах: МИКРО, ЭКО, ЕВРО, МАКС.



Код 038 Ловитель верхний составной роликовый

Изобретение РОЛТЭК 2013 года.
Защищен Патентом на полезную модель.

Ловитель верхний составной роликовый предназначен для удержания верхнего края ворот в закрытом состоянии. В конструкции ловителя предусмотрены ролики резиновые с внутренней нейлоновой втулкой скольжения, исключающие повреждение декоративного покрытия ворот. В закрытом состоянии снижается уровень шума за счет поглощения вибраций створки ворот.

Ловитель выполнен из двух частей, что позволяет производить регулировку по ширине.

Для крепления ловителя к боковым поверхностям рекомендуется использовать прочный кронштейн ловителя усиленный (код 058), который обеспечивает также возможность регулировки ловителя по горизонтали за счет предусмотренных пазов.

При изготовлении откатных двустворчатых ворот ловитель верхний роликовый можно использовать для совмещения и удержания встречно двигающихся ворот.

Другие ловители верхние:

Изделие применяется в системах: МИКРО, ЭКО, ЕВРО, МАКС.



Код 058 Кронштейн ловителя усиленный

Изобретение РОЛТЭК 2013 года.
Защищен Патентом на полезную модель.

Кронштейн ловителя усиленный предназначен для крепления ловителей нижних (код 029, код 031, код 033, код 030, код 036) и верхних составных (код 034, код 038) к боковым поверхностям. Конструкция кронштейна и материал, из которого он изготовлен, обеспечивают большой запас прочности.

Кронштейн обеспечивает возможность регулировки ловителей нижних и верхних по горизонтали за счет предусмотренных пазов.

Для крепления ловителей к кронштейну и осуществления регулировки применяется комплект крепежа ловителей М10 (код 910), в состав которого входят: болт М10х16 DIN 933 – 10 шт., гайка самоконтрящаяся М10 DIN 985 – 10 шт.

Изделие применяется в системах: МИКРО, ЭКО, ЕВРО.



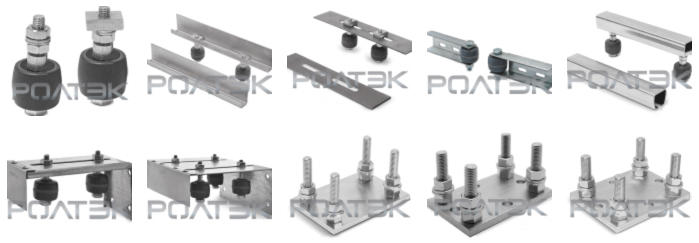

Код 040 Ролик резиновый

Изобретение РОЛТЭК 2001 года.
Изобретение РОЛТЭК 2010 года.
Защищена патентом на полезную модель.

Ролик резиновый изготовлен из некрасящей резины, не оставляет следов на створке ворот.

В конструкции ролика резинового предусмотрена нейлоновая втулка скольжения, исключающая шум, повышающая плавность хода и не требующая обслуживания при эксплуатации. Никакая смазка не требуется.

Ролики резиновые используются совместно с кронштейном квадратным (код 054) и кронштейном универсальным (код 051).

Специальная прямоугольная гайка фиксируется внутри кронштейна и не проворачивается, что позволяет производить установку роликов при помощи одного гаечного ключа.

Возможно также использование совместно с пластиной (код 052), кронштейном с боковым креплением (код 055), кронштейном двойным с боковым креплением (код 056), но целесообразнее для них использование ролика резинового с набором крепежа «стандарт» (код 041) или ролика нейлонового с набором крепежа «стандарт» (код 043).

Другие ролики:

При расчете количества кронштейнов с роликами необходимо учитывать площадь сплошного заполнения ворот.

площадь створки

количество кронштейнов

до 12 м²

1 на столб

более 12 м²

2 на столб или двойной

Изделие применяется в системах: МИКРО, ЭКО, ЕВРО, МАКС.



Код 041 Ролик резиновый с набором крепежа «стандарт»

Изобретение РОЛТЭК 2001 года.
Изобретение РОЛТЭК 2010 года.
Защищена патентом на полезную модель.

Наиболее экономичный вариант ролика резинового за счет использования в составе стандартного крепежа. Для установки ролика на кронштейн требуются два гаечных ключа.

Ролик резиновый с набором крепежа «стандарт» изготовлен из некрасящей резины, не оставляет следов на створке ворот.

В конструкции ролика резинового предусмотрена нейлоновая втулка скольжения, исключающая шум, повышающая плавность хода и не требующая обслуживания при эксплуатации. Никакая смазка не требуется.

Ролики резиновые с набором крепежа «стандарт» используются совместно с пластиной (код 052), кронштейном с боковым креплением (код 055) и кронштейном двойным с боковым креплением (код 056), возможно также использование совместно с кронштейном универсальным (код 051).

Внимание! Ролик резиновый с набором крепежа «стандарт» не совместим с кронштейном квадратным (код 054), для него рекомендуется использовать ролик резиновый (код 040) или ролик нейлоновый (код 042).

Другие ролики:

При расчете количества кронштейнов с роликами необходимо учитывать площадь сплошного заполнения ворот.

площадь створки

количество кронштейнов

до 12 м²

1 на столб

более 12 м²

2 на столб или двойной

Изделие применяется в системах: МИКРО, ЭКО, ЕВРО.



Код 042 Ролик нейлоновый

Ролик нейлоновый (код 042) изготовлен из материала, который характеризуется однородностью расплава, высокой ударопрочностью, эластичностью, морозостойкостью, масло- и бензостойкостью, пониженным водопоглощением, химической стойкостью, в 7 раз легче стали, не подвержен коррозии, экологически чист. Температура эксплуатации: от -50°C до +80°C.

Ролики нейлоновые используются совместно с кронштейном квадратным (код 054) и кронштейном универсальным (код 051).

Специальная прямоугольная гайка фиксируется внутри кронштейна и не проворачивается, что позволяет производить установку роликов при помощи одного гаечного ключа.

Возможно также использование совместно с пластиной (код 052), кронштейном с боковым креплением (код 055), кронштейном двойным с боковым креплением (код 056), но целесообразнее для них использование ролика нейлонового с набором крепежа «стандарт» (код 043) или ролика резинового с набором крепежа «стандарт» (код 041).

Другие ролики:

Самый экономичный вариант:

При расчете количества кронштейнов с роликами необходимо учитывать площадь сплошного заполнения ворот.

площадь створки

количество кронштейнов

до 12 м²

1 на столб

более 12 м²

2 на столб

Изделие применяется в системах: МИКРО, ЭКО, ЕВРО, МАКС.



Код 043 Ролик нейлоновый с набором крепежа «стандарт»

Самый экономичный вариант ролика за счет использования в составе стандартного крепежа. Для установки ролика на кронштейн требуются два гаечных ключа.

Ролик нейлоновый (код 043) изготовлен из материала, который характеризуется однородностью расплава, высокой ударопрочностью, эластичностью, морозостойкостью, масло- и бензостойкостью, пониженным водопоглощением, химической стойкостью, в 7 раз легче стали, не подвержен коррозии, экологически чист. Температура эксплуатации: от -50°C до +80°C.

Ролики нейлоновые с набором крепежа «стандарт» используются совместно с пластиной (код 052), кронштейном с боковым креплением (код 055) и кронштейном двойным с боковым креплением (код 056), возможно также использование совместно с кронштейном универсальным (код 051).

Внимание! Ролик нейлоновый с набором крепежа «стандарт» не совместим с кронштейном квадратным (код 054), для него рекомендуется использовать ролик нейлоновый (код 042) или ролик резиновый (код 040).

Другие ролики:

При расчете количества кронштейнов с роликами необходимо учитывать площадь сплошного заполнения ворот.

площадь створки

количество кронштейнов

до 12 м²

1 на столб

более 12 м²

2 на столб или двойной

Изделие применяется в системах: МИКРО, ЭКО, ЕВРО.



Код 051 Кронштейн универсальный

Кронштейн универсальный совместно с двумя роликами резиновыми (код 040/041) или роликами нейлоновыми (код 042/043) используется для удержания верхней части створки откатных ворот в предусмотренном положении. Геометрия и толщина материала обеспечивают жесткость изделия.

Кронштейн универсальный устанавливается на П-образную раму роликами вниз. При этом створка ворот проходит между двумя свободно вращающимися роликами и не отклоняется от заданной траектории движения. Кронштейн универсальный фиксируется с помощью сварки или с помощью 6-ти оцинкованных самосверлящих шурупов с буром 6,3х19 мм, входящих в комплект, что дает возможность не применять окраску, как в случае со сваркой. При монтаже тяжелых ворот (весом более 500 кг и шириной проема более 6 м) рекомендуется устанавливать два кронштейна универсальных с обеих сторон П-образной рамы.

Другие кронштейны:

Изделие применяется в системах: МИКРО, ЭКО, ЕВРО, МАКС.



Код 052.6 / 052.8 / 052.10 Пластина

Пластина совместно с двумя роликами резиновыми (код 040/041) или роликами нейлоновыми (код 042/043) используется для удержания верхней части створки откатных ворот в предусмотренном положении.

В пластине предусмотрены два паза.

Пластина крепится к П-образной раме роликами вниз при помощи сварки или служит верхней частью П-образной рамы. При этом створка откатных ворот проходит между двумя свободно вращающимися роликами и не отклоняется от заданной траектории движения.

Пластина используется также в качестве кронштейна для установки ловителя нижнего (код 033) или ловителя нижнего роликового (код 031, код 030).

Другие кронштейны:

Изделие применяется в системах: МИКРО, ЭКО, ЕВРО, МАКС.



Код 053 Кронштейн опорный

Пара кронштейнов опорных используется для удержания верхней части створки откатных ворот в предусмотренном положении. Кронштейны опорные применяются для откатных ворот с верхними декоративными элементами, когда не возможно использование цельного кронштейна, в частности, при монтаже кованых откатных ворот с пиками.

В состав кронштейна опорного входит ролик резиновый с внутренней нейлоновой втулкой скольжения. За счет наличия пазов можно производить регулировку кронштейна опорного.

Кронштейны опорные устанавливаются на П-образную раму роликами внутрь. При этом створка ворот проходит между двумя свободно вращающимися роликами и не отклоняется от заданной траектории движения. Кронштейны опорные фиксируются с помощью сварки или с помощью 4-х оцинкованных самосверлящих шурупов с буром 6,3х19 мм, входящих в комплект, что дает возможность не применять окраску, как в случае со сваркой.

Кронштейн опорный применяется также для создания дополнительной опоры по ходу движения створки откатных ворот при ее близком положении от каких-либо конструкций (забора, здания) для исключения ее задевания этих конструкций под воздействием боковых усилий (например, ветровых).

Другие кронштейны:

Изделие применяется в системах: МИКРО, ЭКО, ЕВРО, МАКС.



Код 054 Кронштейн квадратный

Кронштейн квадратный совместно с двумя роликами резиновыми (код 040) или роликами нейлоновыми (код 042) используется для удержания верхней части створки ворот в предусмотренном положении. Геометрия и толщина материала обеспечивают жесткость изделия.

Кронштейн крепится к П-образной раме роликами вниз при помощи сварки. При этом створка ворот проходит между двумя свободно вращающимися роликами и не отклоняется от заданной траектории движения.

Стандартная длина кронштейна составляет 250 мм. При необходимости использования кронштейна другой длины его можно изготовить из направляющей (код 130-Ц).

Внимание! Совместно с кронштейном квадратным невозможно использование роликов резиновых с набором крепежа «стандарт» (код 041) и роликов нейлоновых с набором крепежа «стандарт» (код 043).

Другие кронштейны:

Изделие применяется в системах: МИКРО, ЭКО, ЕВРО, МАКС.



Код 055 Кронштейн с боковым креплением

Кронштейн с боковым креплением совместно с двумя роликами резиновыми (код 040/041) или роликами нейлоновыми (код 042/043) используется для удержания верхней части створки откатных ворот в предусмотренном положении. Геометрия и толщина материала обеспечивают жесткость изделия.

Кронштейн с боковым креплением применяется, когда вместо П-образной рамы его необходимо крепить на существующую конструкцию (столб, забор или здание). При этом створка ворот проходит между двумя свободно вращающимися роликами и не отклоняется от заданной траектории движения.

Кронштейн с боковым креплением фиксируется с помощью анкеров, предназначенных для данного типа конструкций, что дает возможность не применять окраску, как в случае со сваркой.

В состав кронштейна с боковым креплением входит декоративная фиксирующая планка с 2-мя самосверлящими шурупами с буром 4,2х13 мм для ее крепления в комплекте. Допускается при необходимости укорачивать кронштейн с боковым креплением с обязательной установкой декоративной фиксирующей планки.

Кронштейн рекомендуется применять преимущественно при монтаже откатных ворот с использованием МИКРО и ЭКО систем.

Другие кронштейны:

Изделие применяется в системах: МИКРО, ЭКО.



Код 056 Кронштейн двойной с боковым креплением

Кронштейн двойной с боковым креплением совместно с четырьмя роликами резиновыми (код 040/041) или роликами нейлоновыми (код 042/043) используется для удержания верхней части створки откатных ворот в предусмотренном положении. Геометрия и толщина материала обеспечивают жесткость изделия.

Кронштейн двойной с боковым креплением применяется, когда вместо П-образной рамы его необходимо крепить на существующую конструкцию (столб, забор или здание). При этом створка ворот проходит между двумя парами свободно вращающихся роликов и не отклоняется от заданной траектории движения.

Кронштейн двойной с боковым креплением фиксируется с помощью анкеров, предназначенных для данного типа конструкций, что дает возможность не применять окраску, как в случае со сваркой.

В состав кронштейна двойного с боковым креплением входит декоративная фиксирующая планка с 4-мя самосверлящими шурупами с буром 4,2х13 мм для ее крепления в комплекте. Допускается при необходимости укорачивать кронштейн с боковым креплением с обязательной установкой декоративной фиксирующей планки.

Кронштейн рекомендуется применять преимущественно при монтаже откатных ворот с использованием ЭКО и ЕВРО систем.

Другие кронштейны:

Изделие применяется в системах: ЭКО, ЕВРО.



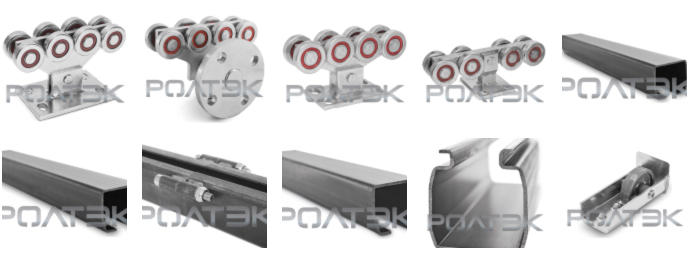

Комплект ЕВРО для откатных (сдвижных) самонесущих ворот

ЕВРО система РОЛТЭК — применяется для проемов шириной 4-7 метров, для ворот с интенсивным режимом эксплуатации.

вес створки ворот

до 800 кг

ширина перекрываемого проёма

до 7 м

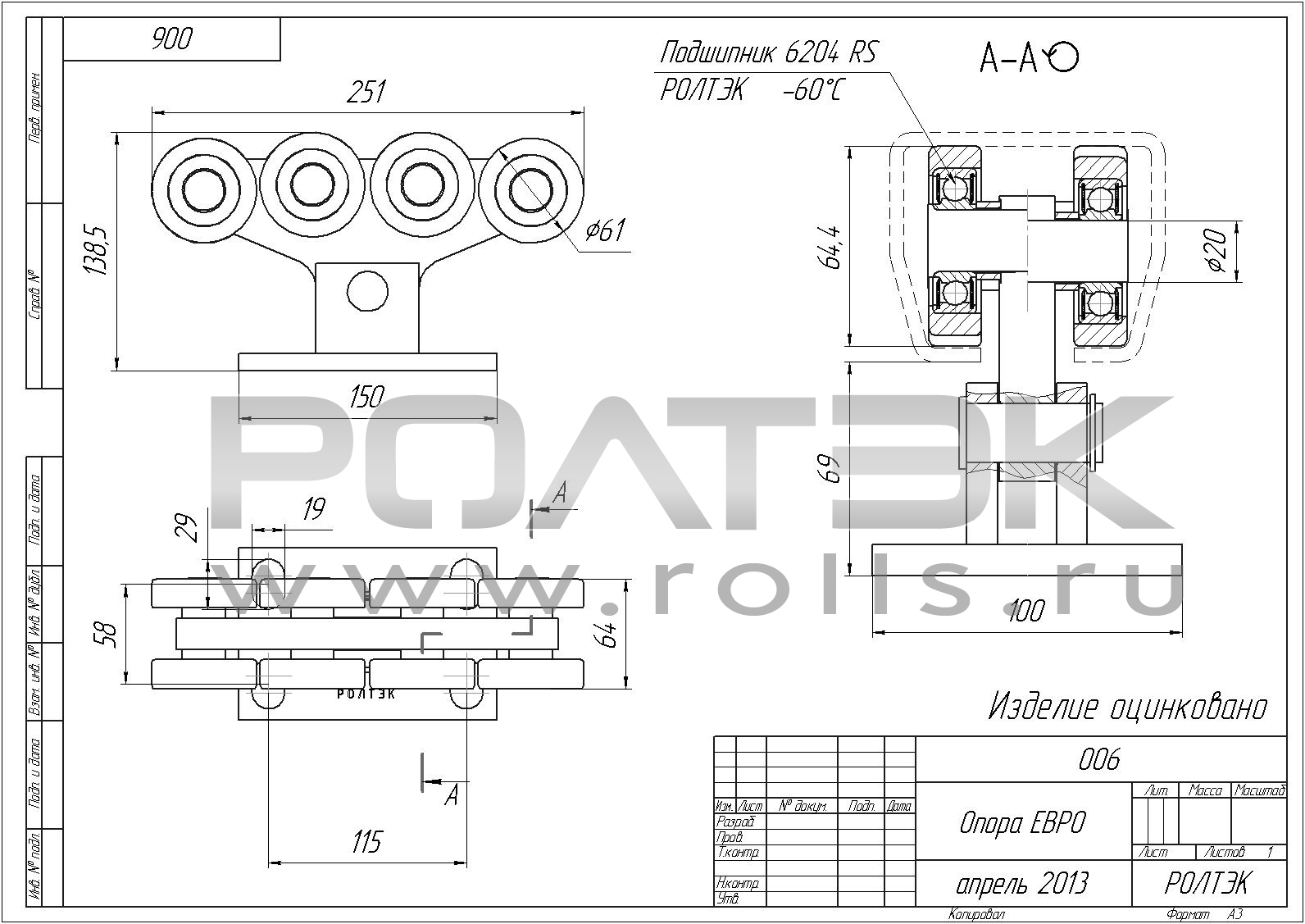

Код 006 Опора ЕВРО

Профессиональная 8-роликовая опора с цельной плитой, обеспечивающей высокую прочность. Конструкция опор обеспечивает их саморегулируемость и постоянный одновременный контакт с направляющей не менее 6 роликов.

Роликовые опоры в конструкции откатных (сдвижных) ворот воспринимают нагрузки от створки ворот и передают их на фундамент, обеспечивают перемещение створки в направлениях, предусмотренных конструкцией ворот.

Опора ЕВРО используется в системах с направляющей ЕВРО (код 012).

В опорах используются усиленные подшипники 6204.2RS (ГОСТ 8882-75) со специальной негигроскопичной (не впитывающей влагу) низкотемпературной смазкой (до -60°), которые изготавливаются по специальному заказу РОЛТЭК и имеют маркировку «РОЛТЭК -60°». Резиновое двустороннее уплотнение обеспечивает герметичность подшипников. Низкотемпературные подшипники при низких температурах снижают нагрузку на автоматический привод, что увеличивает срок службы привода, а также позволяет устанавливать привод с меньшим запасом по мощности.

Стопорное кольцо на центральной оси оцинковано и защищено от коррозии.

Все эти параметры увеличивают срок службы откатных ворот, работающих на комплектующих РОЛТЭК.

Рекомендуемая нагрузка на опору ЕВРО:
F1 maх = 1500 кг
F2 max = 650 кг

Данное изделие полностью готово к монтажу и не требует обслуживания весь срок эксплуатации.

При монтаже рекомендуется учитывать: правила регулировки опор (см. рекомендации) и использовать для монтажа подставку регулировочную М16 ЭКО/ЕВРО (код 064).

Внимание! Во время выполнения сварочных работ при монтаже конструкции откатных (сдвижных) ворот необходимо исключить возможность протекания сварочного тока через подшипники опор.

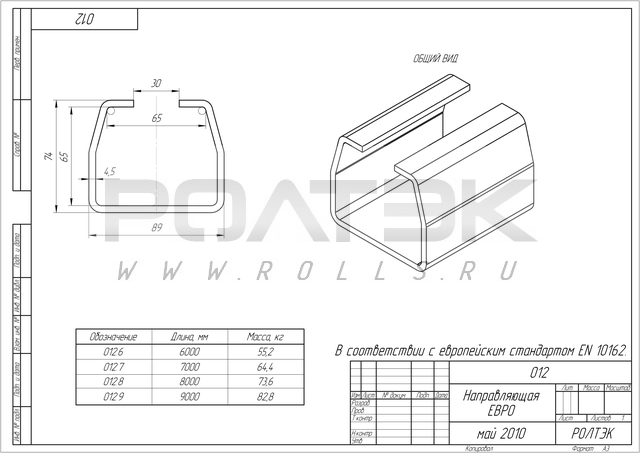

Код 012.6 / 012.7 / 012.8 / 012.9 Направляющая ЕВРО

Направляющая является наиболее ответственным элементом в конструкции откатных (сдвижных) и подвесных ворот. Она обеспечивает передачу усилий от створки ворот к фундаменту через опоры ЕВРО (код 006). При изготовлении откатных самонесущих ворот створку необходимо делать максимально жесткой, чтобы она выдерживала изгиб под собственным весом. Направляющая ЕВРО (код 012) так же может использоваться в конструкции подвесных ворот.

Направляющие ЕВРО прокатываются из качественной высокопрочной стали S355 исключительно европейского производства. Выбранная РОЛТЭК марка стали применяется при высоких требованиях к прочности и свариваемости, где невозможно применение простой конструкционной стали: при производстве транспортных средств, подъемных механизмов, балок, стрел - в конструкциях, где требуется низкий собственный вес, большая грузоподъемность и жесткость.

При прокатке направляющих используется высококачественное оборудование, благодаря которому гарантируется высокая точность всех направляющих:

  • прямолинейность (допустимый изгиб) направляющей не более 1,5 мм/м
  • закручивание направляющей не более 0,5 °/м
  • остальные допуски на размеры выполняются в соответствии с европейским стандартом EN 10162.

Вес 1 м.п. = 9,2 кг

Направляющие ЕВРО поставляются следующих длин:

код

длина

вес

толщина стенки

012.6

6 м

55,2 кг

4,5 мм

012.7

7 м

64,4 кг

4,5 мм

012.8

8 м

73,6 кг

4,5 мм

012.9

9 м

82,8 кг

4,5 мм

Поверхность направляющей защищена антикоррозийной смазкой. Смазку внутренней поверхности направляющей при монтаже производить не требуется.

Для правильной стыковки направляющих см. рекомендации.

Для правильного крепления направляющей к створке ворот см. рекомендации.

При изготовлении двустворчатых откатных ворот при расчетах необходимо уменьшать допустимые силы F1 и F2 в 1,5 раза.

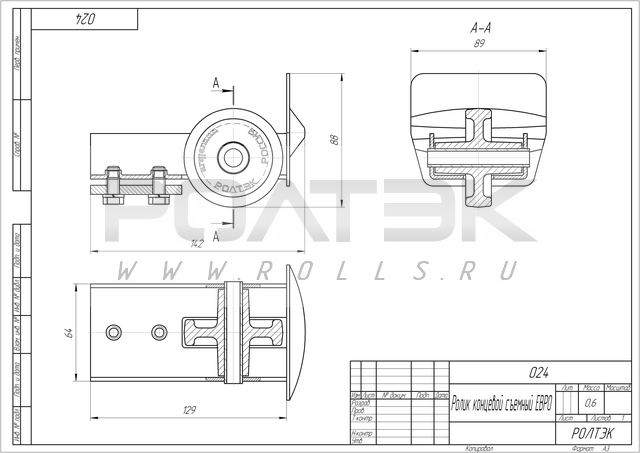

Код 024 Ролик концевой съемный ЕВРО

Ролик концевой создает дополнительную опору, совместно с ловителем нижним (код 030), в закрытом/открытом состоянии ворот, тем самым, снижая напряжение в области касания направляющей с опорой роликовой (код 006) в статическом состоянии ворот. Преимущество съемного ролика заключается в простоте сборки и обслуживания откатных (сдвижных) ворот. В конструкции ролика концевого применяется выпуклая заглушка, предназначенная для совместной работы с ловителем нижним роликовым при сильных ветровых нагрузках на створку ворот. При настройке створки ворот концевой ролик должен полностью заходить в ловитель нижний. Створка ворот при этом должна приподниматься на 5-10 мм - это обязательное условие (см. рекомендации).

Внимание! Во время выполнения сварочных работ при монтаже конструкции откатных (сдвижных) ворот необходимо исключить возможность протекания сварочного тока через ролик концевой.

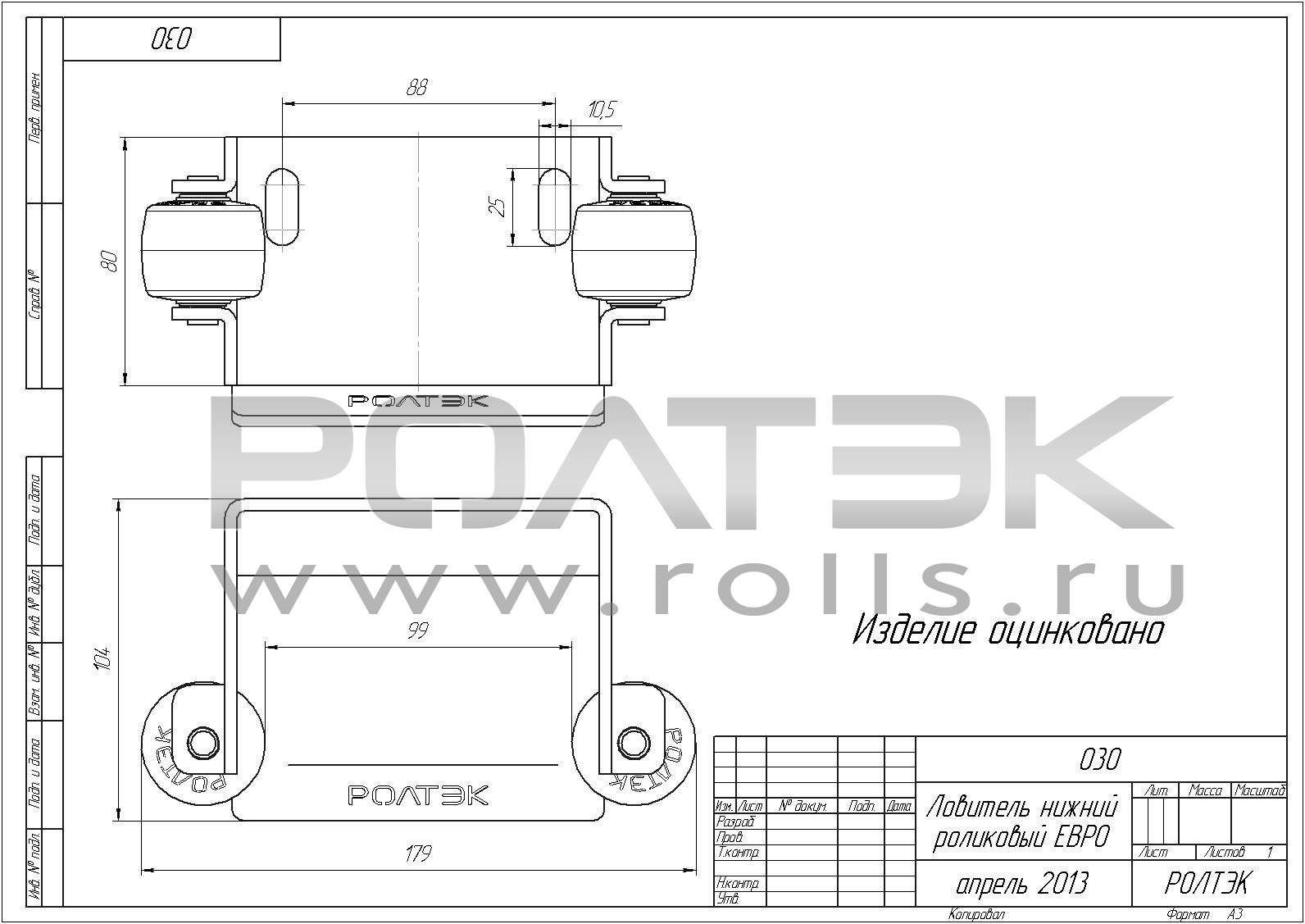

Код 030 Ловитель нижний роликовый ЕВРО

Изобретение РОЛТЭК 2005 года.

Ловитель нижний роликовый ЕВРО воспринимает нагрузку от ролика концевого ЕВРО (код 024) в закрытом/открытом состоянии ворот. Перераспределяя вес ворот между двумя опорами ЕВРО (код 006) и ловителем роликовым, ловитель роликовый совместно с роликом концевым увеличивает срок службы опор и, тем самым, ворот в целом. Ловитель роликовый служит дополнительной опорой, минимизируя силы, действующие на опоры, в закрытом состоянии откатных ворот.

Кроме того, конструкция ловителя позволяет закрывать ворота при некоторых отклонениях створки от рабочей траектории движения. Наличие роликов резиновых в конструкции ловителя предотвращает повреждение декоративного покрытия при открытии/закрытии ворот и снижает нагрузку на автоматику. В закрытом состоянии снижается уровень шума за счет поглощения вибраций створки ворот.

Ловитель крепится к капитальной стеновой конструкции, либо на опорной стойке со своим фундаментом. Для крепления ловителя к боковым поверхностям рекомендуется использовать прочный кронштейн ловителя усиленный (код 058), который обеспечивает также возможность регулировки ловителя по горизонтали за счет предусмотренных пазов.

При монтаже ловитель роликовый необходимо размещать таким образом, чтобы ролик концевой закатывался в него, приподнимая створку откатных ворот. Только в этом случае пара ловитель роликовый — ролик концевой будет создавать дополнительную опору. Если же ролик концевой, заходя в ловитель роликовый, не касается его нижней площадки, то монтаж произведен не верно, и створка ворот будет висеть, ударяясь о боковые ролики резиновые ловителя.

Внимание! Если под воздействием боковых нагрузок (ветровых, например) створка ударяется о боковые ролики резиновые ловителя роликового, создавая грохот, то монтаж ворот произведен не правильно, необходимо произвести регулировку опор с помощью подставок регулировочных М16 ЭКО/ЕВРО (код 064) или переместить ловитель роликовый.

Рекомендации по настройке: см. рекомендации.

Другие ловители нижние:

  • Ловитель нижний ЕВРО (код 036).

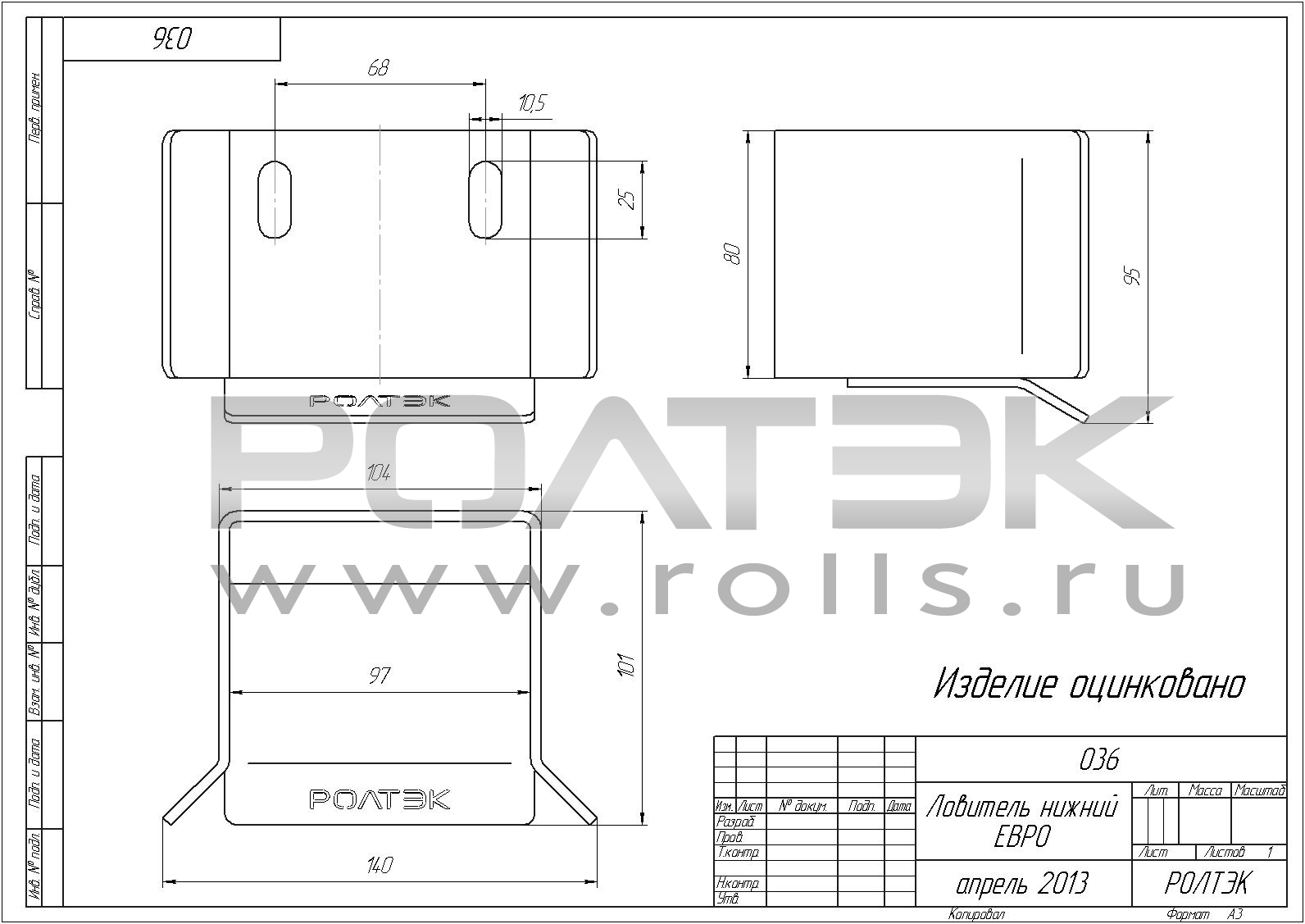

Код 036 Ловитель нижний ЕВРО

Ловитель нижний ЕВРО воспринимает нагрузку от ролика концевого ЕВРО (код 024) в закрытом состоянии ворот. Перераспределяя вес ворот между двумя опорами ЕВРО (код 006) и ловителем, ловитель совместно с роликом концевым увеличивает срок службы опор и, тем самым, ворот в целом. Ловитель служит дополнительной опорой, минимизируя силы, действующие на опоры, в закрытом состоянии откатных ворот.

См. рекомендации.

Ловитель крепится к капитальной стеновой конструкции, либо на опорной стойке со своим фундаментом. Для крепления ловителя к боковым поверхностям рекомендуется использовать прочный кронштейн ловителя усиленный (код 058), который обеспечивает также возможность регулировки ловителя по горизонтали за счет предусмотренных пазов.

Упрощенная конструкция ловителя нижнего (в сравнении с ловителем нижним роликовым ЕВРО (код 030)) делает его цену более низкой, а стоимость комплекта более выгодной.

При монтаже ловитель необходимо размещать таким образом, чтобы ролик концевой закатывался в него, приподнимая створку откатных ворот. Только в этом случае пара ловитель-ролик концевой будет создавать дополнительную опору. Если же ролик концевой, заходя в ловитель, не касается его нижней площадки, то монтаж произведен не верно, и створка ворот будет висеть, ударяясь о боковые стенки ловителя.

Внимание! Если под воздействием боковых нагрузок (ветровых, например) створка ударяется о боковые стенки ловителя, создавая грохот, то монтаж ворот произведен не правильно, необходимо произвести регулировку опор с помощью подставок регулировочных М16 ЭКО/ЕВРО (код 064) или переместить ловитель.

Рекомендации по настройке: см. рекомендации.

Другие ловители нижние:

  • Ловитель нижний роликовый ЕВРО (код 030).

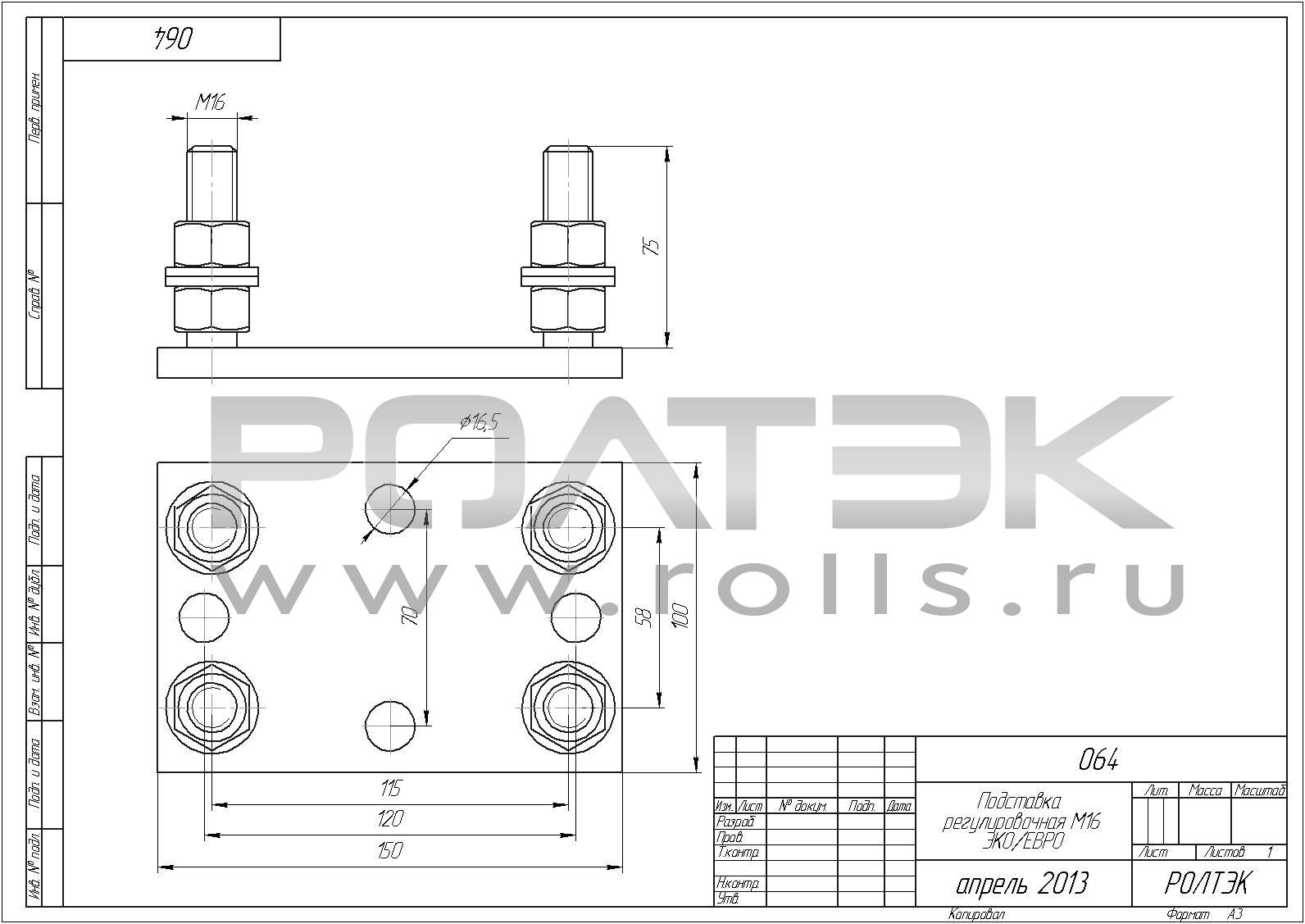

Код 064 Подставка регулировочная М16 ЭКО/ЕВРО

Изобретение РОЛТЭК 2000 года.

Подставки регулировочные М16 ЭКО/ЕВРО используются совместно с опорами ЭКО (код 003) и опорами ЕВРО (код 006). В конструкции откатных (сдвижных) ворот подставки применяются для выполнения следующих функций:

  1. Облегчение монтажа ворот (см. рекомендации).
  2. Обеспечение регулировки положения опор в процессе эксплуатации ворот (см. рекомендации).
  3. Продление срока службы опор.



Код 070 Заглушка направляющей ЕВРО

Заглушка предназначена для защиты торца направляющей (код 012) от попадания в направляющую снега, грязи, листвы и др. Заглушка выполнена съемной - для упрощения обслуживания ворот. Заглушка производится из стали и оцинкована, что исключает ее деформацию при изменениях температуры, коррозию, выпадение из направляющей и увеличивает срок ее службы.

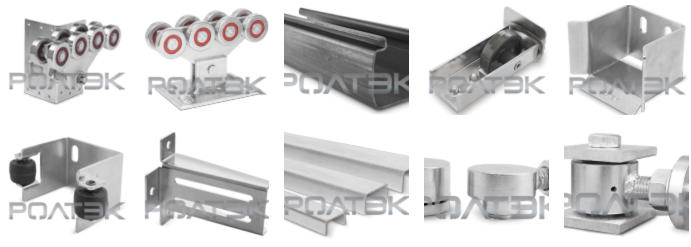

Комплект ЭКО для откатных (сдвижных) самонесущих ворот

ЭКО система РОЛТЭК — высокопрочная система, наиболее часто используемая при производстве откатных ворот весом до 500 кг. Идеально подходит для проемов шириной до 5 м.

вес створки ворот

до 500 кг

ширина перекрываемого проёма

до 5 м

Код 003 Опора ЭКО

Профессиональная 8-роликовая опора с цельной плитой, обеспечивающей высокую прочность. Конструкция опор обеспечивает их саморегулируемость и постоянный одновременный контакт с направляющей не менее 6 роликов.

Опора ЭКО используется в системах с направляющей ЭКО (код 011).

Роликовые опоры в конструкции откатных самонесущих ворот воспринимают нагрузки от створки ворот и передают их на фундамент, обеспечивают перемещение створки в направлениях, предусмотренных конструкцией ворот.

В опорах используются усиленные подшипники 6202.2RS (ГОСТ 8882-75) со специальной негигроскопичной (не впитывающей влагу) низкотемпературной смазкой (до -60°), которые изготавливаются по специальному заказу РОЛТЭК и имеют маркировку «РОЛТЭК -60°».

Резиновое двустороннее уплотнение обеспечивает герметичность подшипников. Низкотемпературные подшипники при низких температурах снижают нагрузку на автоматический привод, что увеличивает срок службы привода, а также позволяет устанавливать привод с меньшим запасом по мощности.

Стопорное кольцо на центральной оси оцинковано и защищено от коррозии.

Все эти параметры увеличивают срок службы откатных ворот, работающих на комплектующих РОЛТЭК.

Рекомендуемая нагрузка на опору ЭКО:
F1 maх = 800 кг
F2 max = 350 кг

Данное изделие полностью готово к монтажу и не требует обслуживания весь срок эксплуатации.

При монтаже рекомендуется учитывать: правила регулировки опор (см. рекомендации) и использовать для монтажа подставку регулировочную М16 ЭКО/ЕВРО (код 064).

Внимание! Во время выполнения сварочных работ при монтаже конструкции откатных (сдвижных) ворот необходимо исключить возможность протекания сварочного тока через подшипники опор.

Внимание! В конструкциях откатных ворот с применением 5-роликовых опор (тем более с использованием перекашивающего болта) нагрузка на автоматический привод резко возрастает за счет неизбежного перекоса опор.

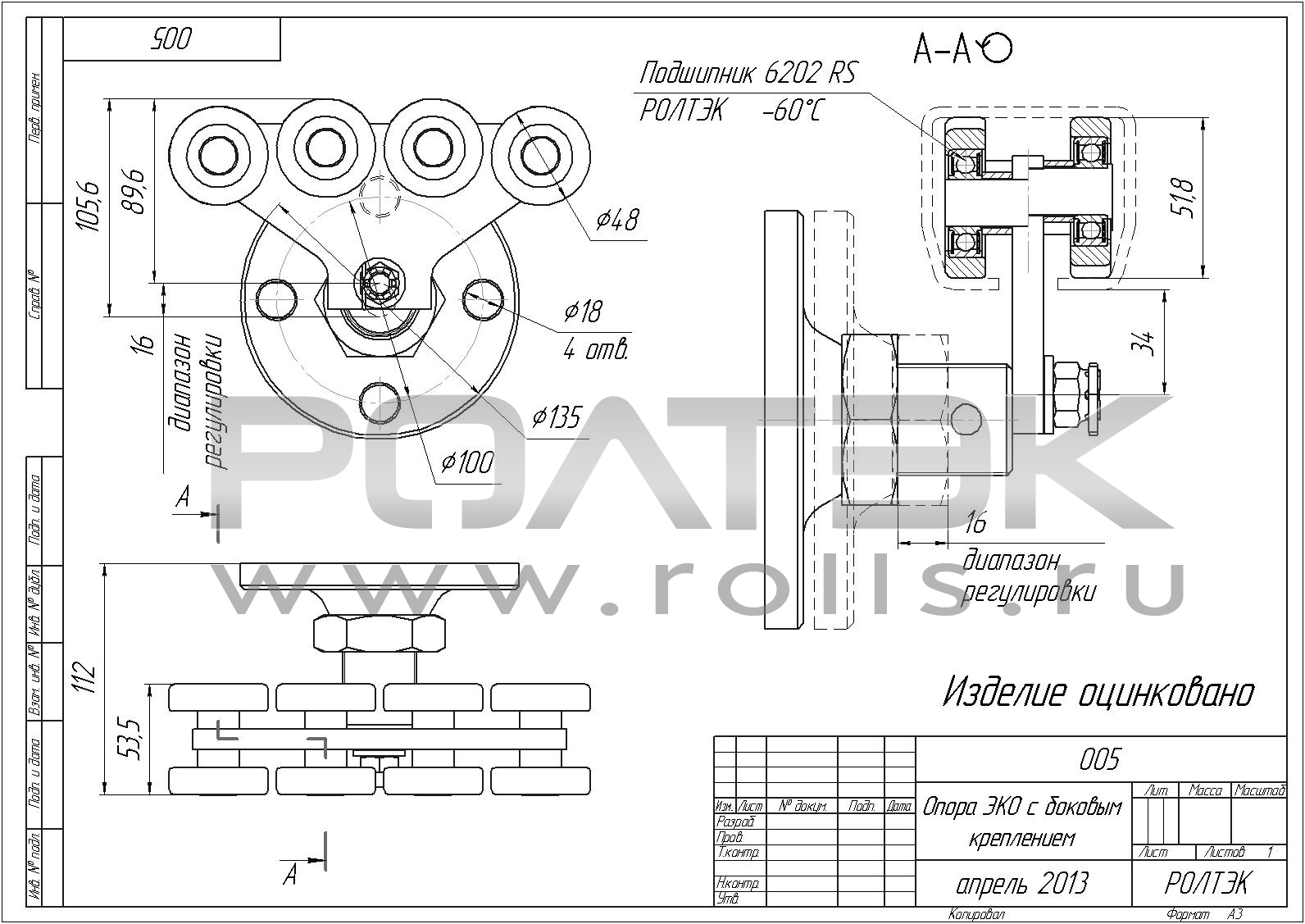

Код 005 Опора ЭКО с боковым креплением

Изобретение РОЛТЭК 2003 года.
Защищена патентом на полезную модель.

Опора ЭКО с боковым креплением используется в системах с направляющей ЭКО (код 011).

Роликовые опоры в конструкции откатных самонесущих ворот воспринимают нагрузки от створки ворот, обеспечивают перемещение створки в направлениях, предусмотренных конструкцией ворот. Использование опоры с боковым креплением позволяет монтировать небольшие откатные ворота (до 350 кг) без закладки фундамента на существующие конструкции (здания, ограждения). В конструкции опоры предусмотрена возможность регулировки положения плиты с роликами в двух направлениях, что облегчает монтаж и настройку в процессе эксплуатации ворот. Во время работы ворот на соединение опоры со стеной здания (ограждения) действуют высокие нагрузки — поэтому рекомендуется устанавливать опоры на прочные конструкции.

В опорах используются усиленные подшипники 6202.2RS (ГОСТ 8882-75) со специальной негигроскопичной (не впитывающей влагу) низкотемпературной смазкой (до -60°), которые изготавливаются по специальному заказу РОЛТЭК и имеют маркировку «РОЛТЭК -60°». Резиновое двустороннее уплотнение обеспечивает герметичность подшипников. Низкотемпературные подшипники при низких температурах снижают нагрузку на автоматический привод, что увеличивает срок службы привода, а также позволяет устанавливать привод с меньшим запасом по мощности.

Рекомендуемая нагрузка на опору ЭКО:
F1 maх = 550 кг
F2 max = 350 кг

Данное изделие полностью готово к монтажу и не требует обслуживания весь срок эксплуатации.

Внимание! Во время выполнения сварочных работ при монтаже конструкции откатных (сдвижных) ворот необходимо исключить возможность протекания сварочного тока через подшипники опор.

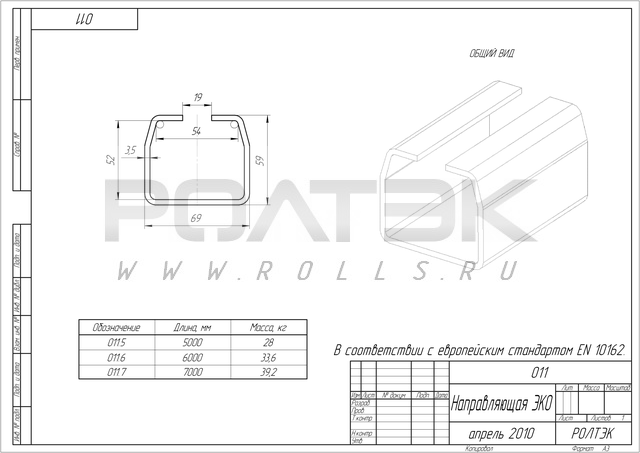

Код 011.5 / 011.6 / 011.7 Направляющая ЭКО

Направляющая является наиболее ответственным элементом в конструкции откатных (сдвижных) и подвесных ворот. Она обеспечивает передачу усилий от створки ворот к фундаменту через опоры (код 003, код 005). При изготовлении откатных самонесущих ворот створку необходимо делать максимально жесткой, чтобы она выдерживала изгиб под собственным весом (см. рекомендации). Направляющая ЭКО (код 011) так же может использоваться в конструкции подвесных ворот.

Направляющие ЭКО прокатываются из качественной высокопрочной стали S355 исключительно европейского производства. Выбранная РОЛТЭК марка стали применяется при высоких требованиях к прочности и свариваемости, где невозможно применение простой конструкционной стали: при производстве транспортных средств, подъемных механизмов, балок, стрел - в конструкциях, где требуется низкий собственный вес, большая грузоподъемность и жесткость.

При прокатке направляющих используется высококачественное оборудование, благодаря которому гарантируется высокая точность всех направляющих:

  • прямолинейность (допустимый изгиб) направляющей не более 1,5 мм/м
  • закручивание направляющей не более 0,5°/м
  • остальные допуски на размеры выполняются в соответствии с европейским стандартом EN 10162

Вес 1 м.п. = 5,6 кг

Направляющие ЭКО для откатных (сдвижных) ворот поставляются следующих длин:

код

длина

вес

толщина стенки

011.5

5 м

28,0 кг

3,5 мм

011.6

6 м

33,6 кг

3,5 мм

011.7

7 м

39,2 кг

3,5 мм

Поверхность направляющей защищена антикоррозийной смазкой. Смазку внутренней поверхности направляющей при монтаже производить не требуется.

Для правильной стыковки направляющих см. рекомендации.

Для правильного крепления направляющей к створке ворот см. рекомендации.

При изготовлении двустворчатых откатных ворот при расчетах необходимо уменьшать допустимые силы F1 и F2 в 1,5 раза.

Код 025 Ролик концевой съемный ЭКО

Ролик концевой создает дополнительную опору, совместно с ловителем нижним (код 031, код 033), в закрытом/открытом состоянии откатных (сдвижных) ворот, тем самым, снижая напряжение в области касания направляющей (код 011) с опорой (код 003, код 005) в статическом состоянии ворот. Преимущество съемного ролика заключается в простоте его установки и возможности обслуживания откатных (сдвижных) ворот. В конструкции ролика концевого применяется выпуклая заглушка, предназначенная для совместной работы с ловителем нижним роликовым при сильных ветровых нагрузках на створку ворот. В конструкции предусмотрен высокопрочный нейлоновый ролик, не требующий обслуживания. При настройке створки ворот концевой ролик должен полностью заходить в ловитель нижний. Створка ворот при этом должна приподниматься на 5-10 мм - это обязательное условие (см. рекомендации).

Внимание! Во время выполнении сварочных работ при монтаже конструкции откатных (сдвижных) ворот необходимо исключить возможность протекания сварочного тока через ролик концевой.



Код 031 Ловитель нижний роликовый ЭКО

Изобретение РОЛТЭК 2005 года.

Ловитель нижний роликовый ЭКО воспринимает нагрузку от ролика концевого ЭКО (код 025) в закрытом состоянии ворот. Перераспределяя вес ворот между двумя опорами ЭКО (код 003) и ловителем роликовым, ловитель роликовый совместно с роликом концевым увеличивает срок службы опор и, тем самым, ворот в целом. Ловитель роликовый служит дополнительной опорой, минимизируя силы, действующие на опоры, в закрытом состоянии откатных ворот.

См. рекомендации.

Кроме того, конструкция ловителя роликового позволяет закрывать ворота при некоторых отклонениях створки от рабочей траектории движения, вызванных ветровой нагрузкой. Благодаря наличию в конструкции роликов резиновых (с внутренней нейлоновой втулкой скольжения) ловитель роликовый приобретает несколько дополнительных функций: предотвращает повреждение декоративного покрытия створки, снижает нагрузку на автоматику, снижает уровень шума при закрытии ворот.

Ловитель крепится к капитальной стеновой конструкции, либо на опорной стойке со своим фундаментом. Для крепления ловителя к боковым поверхностям рекомендуется использовать прочный кронштейн ловителя усиленный (код 058), который обеспечивает также возможность регулировки ловителя по горизонтали за счет предусмотренных пазов.

При монтаже ловитель роликовый необходимо размещать таким образом, чтобы ролик концевой закатывался в него, приподнимая створку откатных ворот. Только в этом случае пара ловитель роликовый — ролик концевой будет создавать дополнительную опору. Если же ролик концевой, заходя в ловитель роликовый, не касается его нижней площадки, то монтаж произведен не верно, и створка ворот будет висеть, ударяясь о боковые ролики резиновые ловителя роликового.

Внимание! Если под воздействием боковых нагрузок (ветровых, например) створка ударяется о боковые ролики резиновые ловителя роликового, создавая грохот, то монтаж ворот произведен не правильно, необходимо произвести регулировку опор с помощью подставок регулировочных М16 ЭКО/ЕВРО (код 064) или переместить ловитель роликовый.

Рекомендации по настройке: см. рекомендации.

Другие ловители нижние:

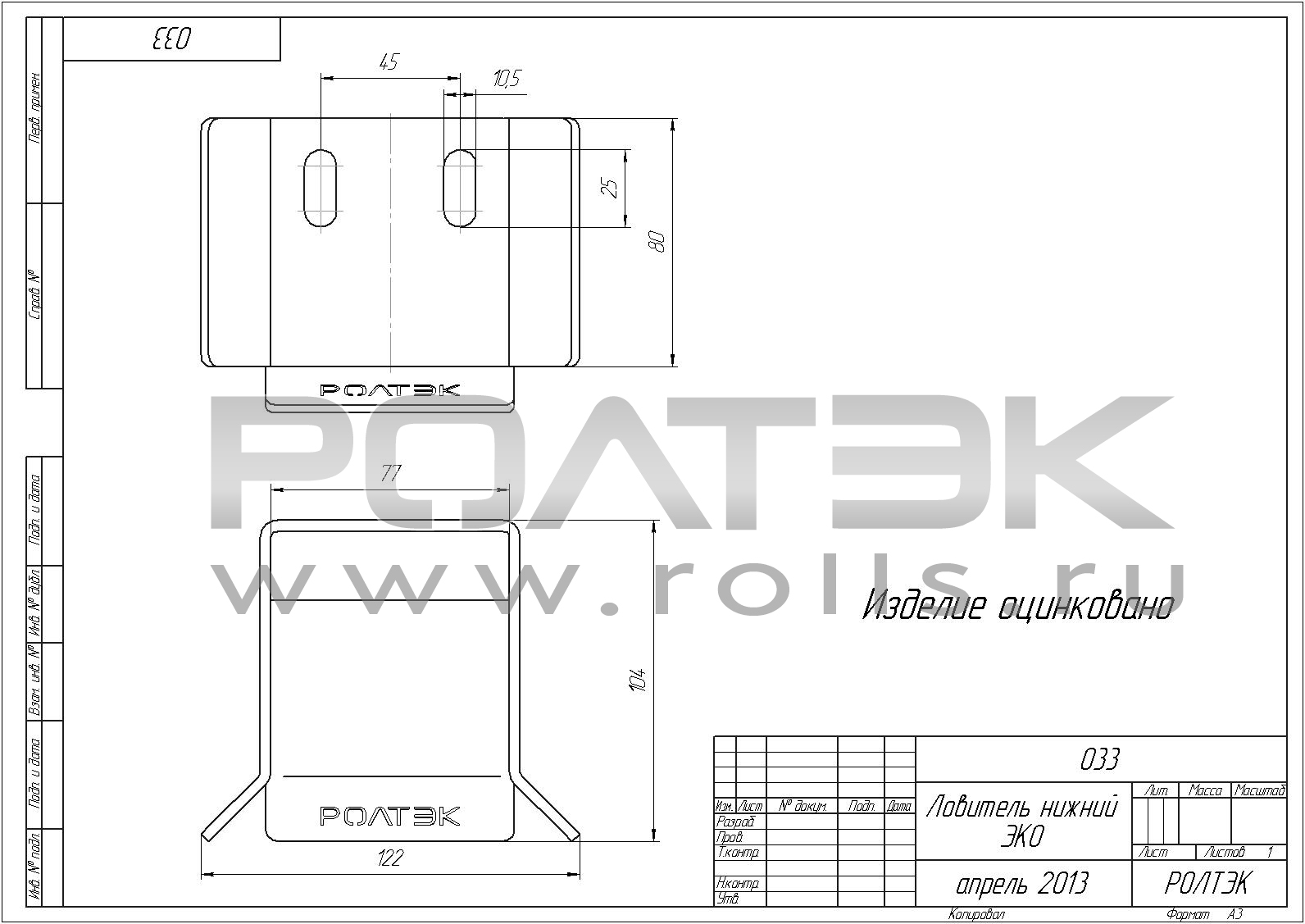

Код 033 Ловитель нижний ЭКО

Ловитель нижний ЭКО воспринимает нагрузку от ролика концевого съемного ЭКО (код 025) в закрытом состоянии ворот. Перераспределяя вес ворот между двумя опорами ЭКО (код 003) и ловителем, ловитель совместно с роликом концевым увеличивает срок службы опор и, тем самым, ворот в целом. Ловитель служит дополнительной опорой, минимизируя силы, действующие на опоры, в закрытом состоянии откатных ворот.

См. рекомендации.

Ловитель крепится к капитальной стеновой конструкции, либо на опорной стойке со своим фундаментом. Для крепления ловителя к боковым поверхностям рекомендуется использовать прочный кронштейн ловителя усиленный (код 058), который обеспечивает также возможность регулировки ловителя по горизонтали за счет предусмотренных пазов.

Упрощенная конструкция ловителя нижнего (в сравнении с ловителем нижним роликовым (код 031)) делает его цену более низкой, а стоимость комплекта более выгодной.

При монтаже ловитель необходимо размещать таким образом, чтобы ролик концевой закатывался в него, приподнимая створку откатных ворот. Только в этом случае пара ловитель-ролик концевой будет создавать дополнительную опору. Если же ролик концевой, заходя в ловитель, не касается его нижней площадки, то монтаж произведен не верно, и створка ворот будет висеть, ударяясь о боковые стенки ловителя.

Внимание! Если под воздействием боковых нагрузок (ветровых, например) створка ударяется о боковые стенки ловителя, создавая грохот, то монтаж ворот произведен не правильно, необходимо произвести регулировку опор с помощью подставок регулировочных М16 ЭКО/ЕВРО (код 064) или переместить ловитель.

Рекомендации по настройке: см. рекомендации.

Другие ловители нижние:



Код 064 Подставка регулировочная М16 ЭКО/ЕВРО

Изобретение РОЛТЭК 2000 года.

Подставки регулировочные М16 ЭКО/ЕВРО используются совместно с опорами ЭКО (код 003) и опорами ЕВРО (код 006). В конструкции откатных (сдвижных) ворот подставки применяются для выполнения следующих функций:

  1. Облегчение монтажа ворот (см. рекомендации).
  2. Обеспечение регулировки положения опор в процессе эксплуатации ворот (см. рекомендации).
  3. Продление срока службы опор.

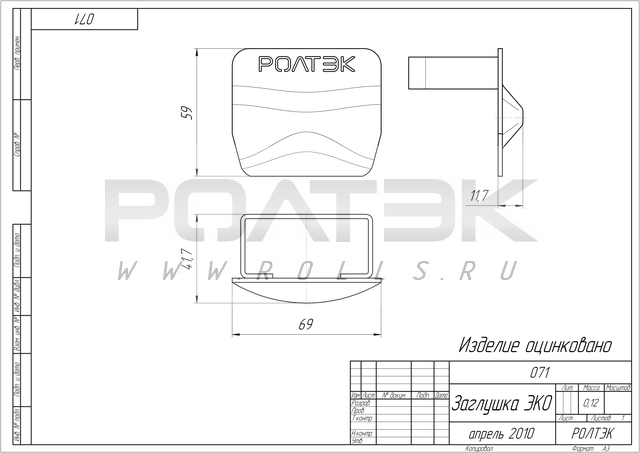

Код 071 Заглушка направляющей ЭКО

Изобретение РОЛТЭК 2000 года.

Заглушка предназначена для защиты торца направляющей (код 011) от попадания в направляющую снега, грязи, листвы и др. Заглушка выполнена съемной для упрощения обслуживания ворот. Заглушка производится из стали и оцинкована, что исключает ее деформацию при изменениях температуры, коррозию, выпадение из направляющей и увеличивает срок ее службы.



ЗАКАЗАТЬ ЗВОНОК
Акция!
